数显手持式超声波焊接机结构组成

数显手持式超声波焊接机焊接参数屏显，更加美观大气。

数显手持式超声波焊接机结构组成

　　驱动电源主要由前、后操作面板和箱体组成，前面板控制功能采用全数字操作，中文菜单显示，操作简单，界面友好;后面板输入电源接口和输出通讯接口均采用不可重接接插件，无需担心连接错误。

1、操作面板介绍

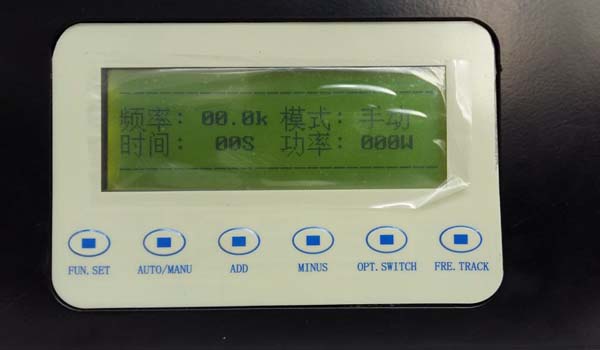

前面板功能介绍

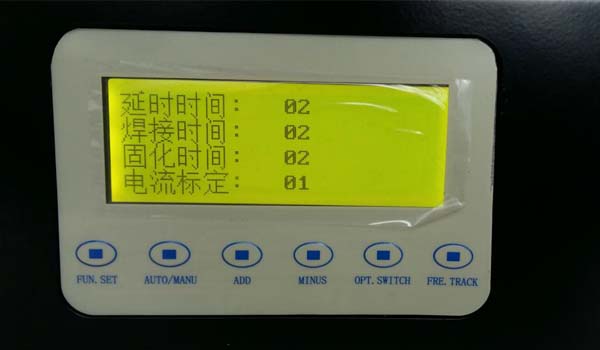

面板“FUN.SET”为参数设置按钮，按下此按键进入参数设定界面，被设定参数上面的光面会闪烁，界面如下图，

按下按键“ADD”闪烁的参数会加一，按下按键“MINUS”按键，闪烁的参数会减一，按下按键“OPT>SWITCH”按键，闪烁的光标会移动至下一个被设置的参数上面，此时可以进行该参数的设定。待所有所需参数设定完毕，按下按键“FUN.SET”界面回到主界面。按下按键“FRE.TRACK”按键，机器立刻发出超声，此按键的功能为试音按键。
按键“AUTO/MANU”按键为手动和自动切换按键。电流标定：此功能为设定采样功率的基数，设置越大，显示的功率越小。

后面板功能介绍
后面板均采用不可重接插座，都只能一一对应连接，无需担心接错，从左到右从上到下功能以此为：冷却风扇排风口，电源开关(自带保险丝)下面为四芯手枪插座，***右边为调拨线圈，可调解频率(小范围)。

2、功能模式选择

共有两个工作模式可供选择：

自动模式

手动模式

“自动模式”可控制功能;
当待机模式在“自动”时，在自由焊接状态时，按下执行机构焊接按钮一次，系统将顺序自动执行“延迟”、“焊接”、“固化”三组当前的预设时间，其中“延迟”时间为电路延迟起振时间，此处为固定时间，“焊接”时间为超声波工作时间，“固化”为工件冷却时间，当三组时间全部执行完成后，焊接结束，回到当前待机模式

“手动模式”可控制功能;
手动模式为用户完全控制模式，当执行机构焊接按钮闭合时，超声波发振焊接，当执行机构焊接按钮松开时，一次焊接完成，焊接时间由执行机构焊接按钮闭合时间决定，即由用户自己决定
