超声波焊接机模具制作流程

超声波焊接机模具制作流程
作者:Rito
发布时间:2017-12-04
浏览次数:408
关键词:超声波焊接机模具
厂家:无锡睿特超声设备有限公司
联系:李工
手机:18914161761
邮箱:offensive@163.com
在线联系:点击这里给我发消息
工商信息:营业执照
详情

超声波焊接机模具制作的优良是判断一个超声波焊接厂家实力的标准,一个好的超声波焊接机模具需要经过反复的测试。焊头的外形、强度以及音频等各种参数经过多次试验,能符合为严格的标准,焊头和模具达到完美的匹配。超声波焊接机模具制作流程如下:

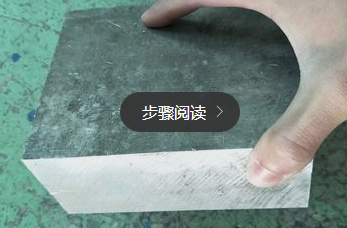

1.购买一块进口7075航空铝。材料尺寸按产品大小来购买(也可选用钛合金和钢模)。
超声波焊接机模具制作流程

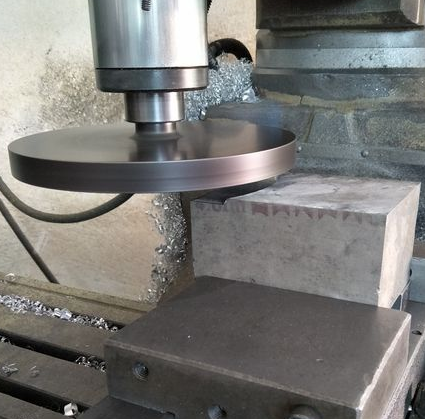

2.将6个面飞平,但是不要飞太多以免做不出频率。
超声波焊接机模具制作流程

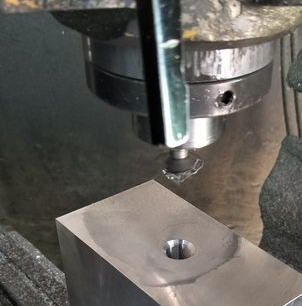

3.铣床加工,在材料中心正中心位置钻孔并丝攻(做连接螺丝孔用,直径按超声波焊接机模具频率而定)。
超声波焊接机模具制作流程

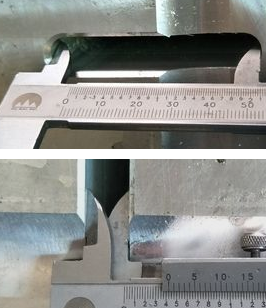

4.开槽,用于导流槽
超声波焊接机模具制作流程

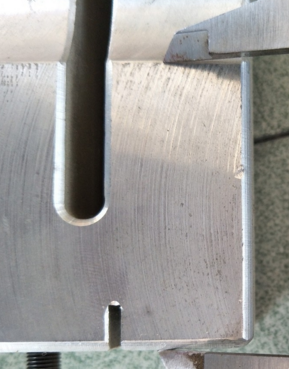

5.收腰及铣平面
超声波焊接机模具制作流程

6.测试频率并修频

经过上面的步骤一个合格的超声波焊接机模具制作完成了,至于焊接低工装,只要根据产品仿形即可(作用:固定产品不晃动)。
