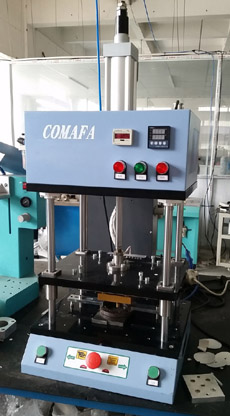

1.定时器:设定自动开关时间
2.电流表:显示电流值,直观判定发热管有无损坏
3.温控器:设定温度及控制温差
4.气压表:显示当前实际气压值
5.缓冲调节阀:调节缓冲气流大小
6.发热管:热熔机加温使用
7.热熔机顶板:支撑电控箱及安装气缸
8.热熔机中板:托附加热板
9.加热板:此板为铝材导热性能好,此板装附四根加热管一根感温线
10.压块锁模螺丝:固定治具使用
11.启动开关:启动热熔机使热熔机正常运作
12.机箱:起保护作用,内附装置(电磁伐,汽缸,电子组件等)
13.汽缸主轴:拉动模板作用(间接起到调节速度的作用)
14.锁模杆:热熔机通用的锁模杆为M5*95mm的内六角螺丝,主要起固定治具作用
15.绝热块:此材质为(石棉料)用于中板与加热板之间,起隔热作用
16.减少模块滑动阻力,保持模块滑动的平行度
17.热熔机底座:固定治具使用
18.紧急开关:出现异常时按下此开关起保护作用
