在仪表板总成中安装的主要零部件有仪表面板侧盖、手套箱、乘客侧气囊模块、A/C控制面板总成(空调控制)、录音机、中央面板、显示器支架及时钟、多显示器罩、仪表罩外罩、组合仪表、仪表罩内罩、底盖及方向柱盖等。下面介绍各零部件的安装步骤及注意事项。

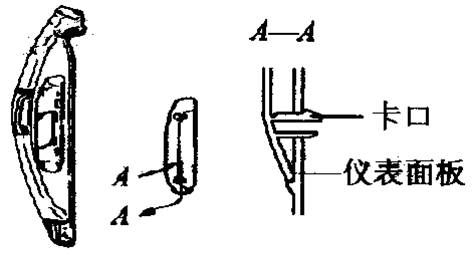

(1)安装仪表面板侧盖。仪表面板与左右两侧盖均用卡扣连接,因此,安装时对准卡扣压进即可,如下图。
(2)安装手套箱。安装手套箱时,先安装手套箱门总成,面板然后再安装手套箱门挡块。

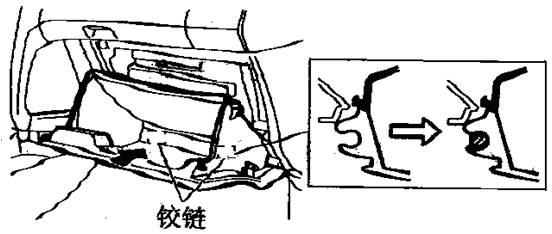

①安装手套箱门总成时应水平地接合两侧的铰链,注意操作不要用力过猛,如下图。

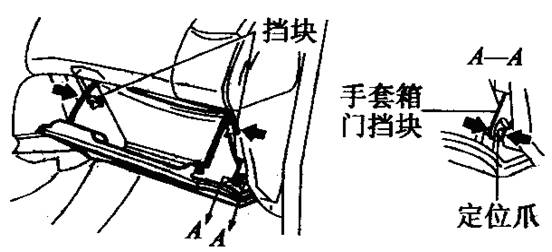

②按下图箭头所示方向推人手套箱门两侧的同时,关闭箱门,使其接触到各自挡块上,以将手套箱门挡块安装到手套箱门上。

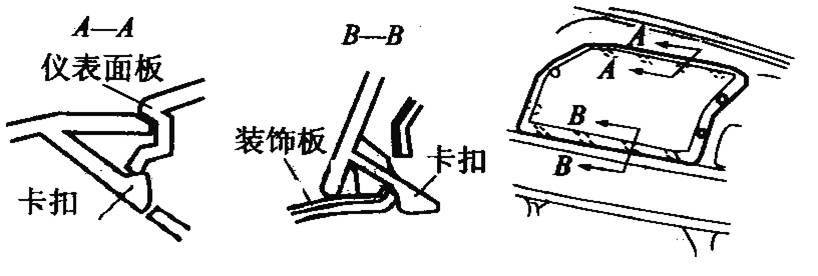

(3)安装乘客侧气囊模块。仪表面板与乘客侧气囊模块采用两种不同形状的卡扣连接,即上排和左右两侧采用A形卡扣,下排用B形卡扣,安装时对准上排4个卡扣稍微压下,检查左右卡扣位置是否正确,确认后压下即可安装完毕,如下图。

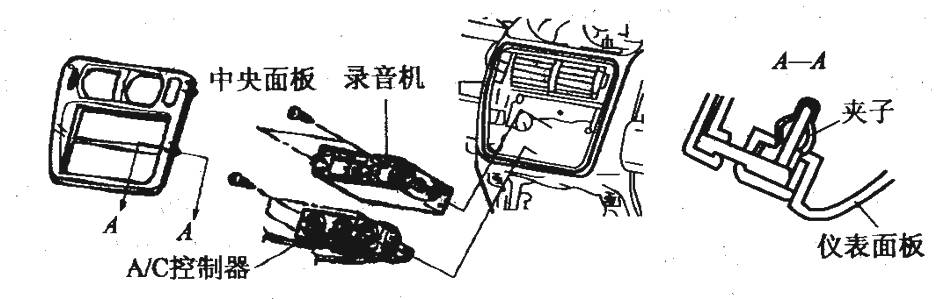

(4)安装A/C控制面板总成、录音机及中央面板。安装顺序为先装A/C控制器总成,然后安装录音机,安装中央面板,如下图。
①安装A/C控制器总成。A/C控制器总成与仪表板总成用螺纹连接,操作时将A/C控制器总成左右两侧的安装孔与仪表板总成上相应的安装位置对准,用自攻螺钉连接,拧紧扭矩为3~5N?m。
②安装录音机。其安装方法与安装A/C控制器总成相同。
③安装中央面板。中央面板与仪表板总成采用夹子连接,操作时对准左右两侧4个夹子,用力应均匀,不要过猛。

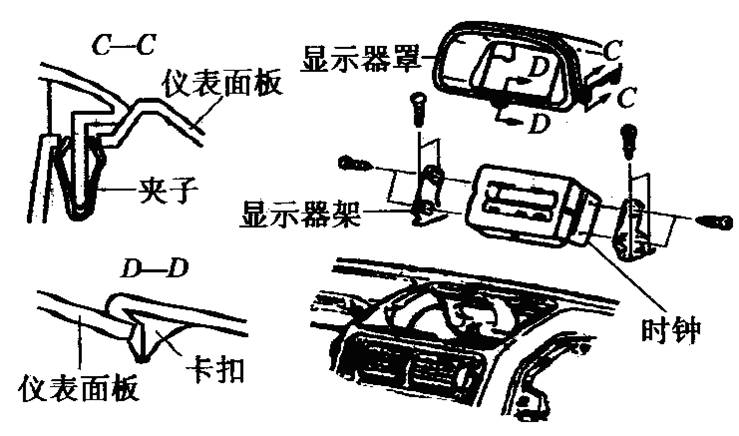

(5)安装显示器支架、时钟及多显示器罩。安装顺序为先将时钟与显示器架相连,然后通过显示器架安装到仪表板总成上,安装显示器罩,如下图。
①时钟与显示器架相连。时钟的左右两侧分别用两个自攻螺钉安装显示器架,拧紧扭矩为3~5N?m。
②安装时钟。将已经安装显示器架的时钟安装到仪表板总成,操作时将显示器架上的安装孔对准仪表板总成上相应的位置,用左右各两个自攻螺钉连接,拧紧扭矩为3~5N?m。
③安装显示器罩。显示器覃与仪表板总成采用夹子和卡扣连接,即正面用卡扣,后面左右两侧各用两个夹子。操作时应对准各夹子及卡扣,用力不要过猛。

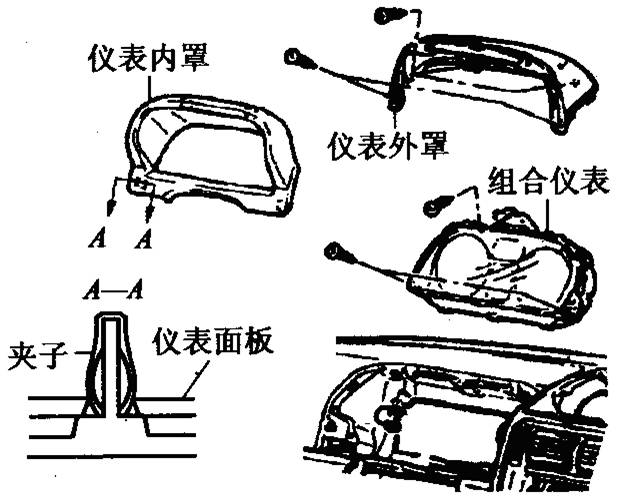

(6)安装仪表外罩、组合仪表、仪表罩内罩。组合仪表及其护罩的安装顺序为先装仪表外罩,再安装组合仪表,安装内罩,如下图。
①仪表外罩与仪表板总成前后共用4个自攻螺钉连接,安装时仪表外罩上的4个孔对准仪表板总成上相应的安装孔,螺钉的拧紧扭矩为3。5N?m。
②组合仪表与仪表板总成共用3个自攻螺钉连接,即下边2个螺钉,上边1个螺钉,安装时仪表外罩上的3个孔对准仪表板总成上相应的安装孔,螺钉的拧紧扭矩为3~5N?m。
③仪表内罩与仪表板总成共用4个夹子连接,即前边2个后边2个。安装时对准各夹子及安装孔,用力应均匀,不要过猛。
(7)安装底盖、方向柱盖。底盖与方向柱盖的安装,在转向系统安装完毕后进行。底盖与方向柱盖的连接方式随车型及制造厂家有所区别。比如方向柱盖有些车型用螺纹连接,也有夹子和卡扣连接的。不管什么样的连接方式,均应先认真阅读工艺卡,严格按工艺要求操作。
