1)保险杠结构形式的确定
保险杠的结构型式应按造型的复杂程度,车辆的级别、配置要求和空间位置等条件综合确定,另外还应结合工艺对结构设计的限制进行考虑。前保的主要结构组成及对应功能说明见表1,后保的主要结构组成及对应功能说明见表2。
表1 前保主要结构组成表
序号 | 部件名称 | 功能及说明 |
1 | 蒙皮 | 装饰、外型效果、承载部件、空气动力性。 |
2 | 骨架 | 安全防护主要承力件,一般灯口区域和端部设计有加强结构。 |
3 | 支架 | 连接前保总成与车身(侧支架、前大灯支架)。 |
4 | 上格栅 | 通风、导流、装饰造型效果。 |
5 | 下格栅 | 通风、导流、装饰造型效果(部分车型保险杠的下格栅与上格栅合并成为一个格栅)。 |
6 | 吸能器 | 碰撞吸能。 |
7 | 装饰条 | 也叫防擦条、防撞条,设计成独立装配件,碰伤后可单独替换。 |
8 | 扰流板 | 空气导流,结构变化对空气动力性影响较大,一般设计独立安装结构。 |
表2 后保主要结构组成表
序号 | 部件名称 | 功能及说明 |
1 | 蒙皮 | 装饰、外型效果、承载部件、空气动力性。 |
2 | 支架 | 连接后保总成与车身(侧支架、中支架、尾灯支架)。 |
3 | 吸能器 | 碰撞吸能。 |
4 | 装饰条 | 也叫防擦条、防撞条,设计成独立装配件,碰伤后可单独替换。 |
5 | 扰流板 | 空气导流,一般设计独立安装结构。 |
2)保险杠定位设计 保险杠通常采用3个Z,2个X,1个Y的主定位方式,辅助定位随结构的不同,在X、Y、Z方向上布置的定位结构数量不同。定位点结构位置通常选择在可以设计出有明显定位效果的位置,即与环境件对应贴合面,与X、Y、Z相对垂直或平行。定位结构与对应的环境结构之间的间隙一般设计为≤0.2 mm,每间隔150 mm左右布置一个定位点。定位点位置的选择,不仅要考虑造型和结构的影响,同时也要考虑工艺及材料对产品结构设计的影响。
1.前保定位设计

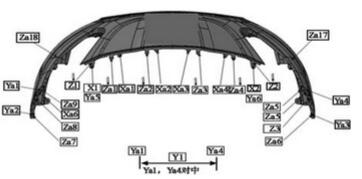

前保的X向和Z向主定位结构一般设计在两侧与翼子板搭接的位置,或中间上部与车身搭接的位置,辅助定位设计在中间上部和下部与车身搭接的位置。Y向主定位通常由两侧对称布置的Y向定位对中组合形成,也有设计在两侧与翼子板配合或中间上部的位置。如下图:
2.后保定位设计

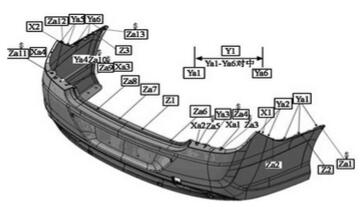

后保的Z向主定位结构一般设计在两侧与后侧围配合位置,或后保蒙皮中间部位与后保中支架配合的位置。X向主定位结构在两侧与后侧围搭接位置。Y向主定位通常在Y=0位置,或两侧与后侧围配合处,这时Y向主定位由两侧对称布置的定位组合对中组合形成。如下图:
