仪表板总成主要有仪表面板、中央支撑面板、仪表面板加强版、中央空气出口壳、中央空气出库总成、侧面空气出口总成、除霜器管、分配管、接头固定器、杂物箱、装饰面板等零部件。仪表板总成是由以上各零部件依次安装到仪表板上所构成的。仪表板总成哥伦布机的安装顺序如下:

(1)安装中央支撑面板

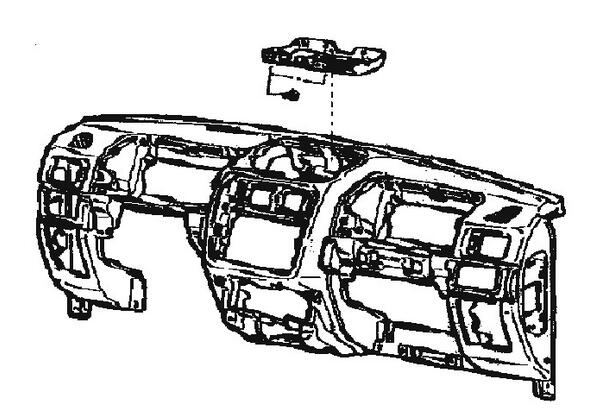

安装中央支撑面板时,在仪表面板指定位置用自攻螺钉以3-5N.m的扭矩将支撑架拧紧,如下图:

汽车仪表板总成的装配

(2)安装仪表面板加强版

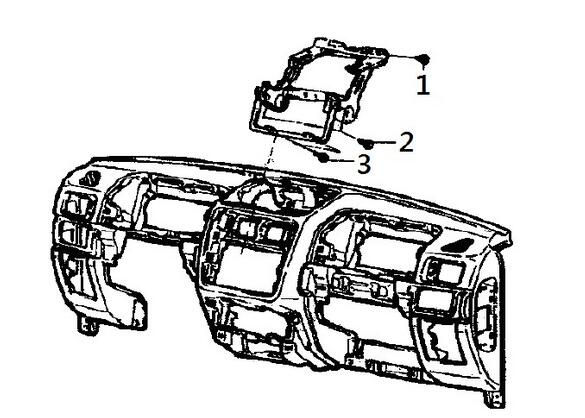

安装仪表面板加强版,用自攻螺钉将仪表面板加强版与中央支撑面板相连,用自攻螺钉将仪表面板加强版与仪表面板相连,各螺钉的扭矩扭矩均为3-5N.m,如下图:

汽车仪表板总成的装配

(3)安装中央空气出口壳
安装中央空气出口壳时,在仪表面板指定位置用自攻螺钉以3-5N.m的扭矩将中央空气出口壳拧紧,如下图:

汽车仪表板总成的装配

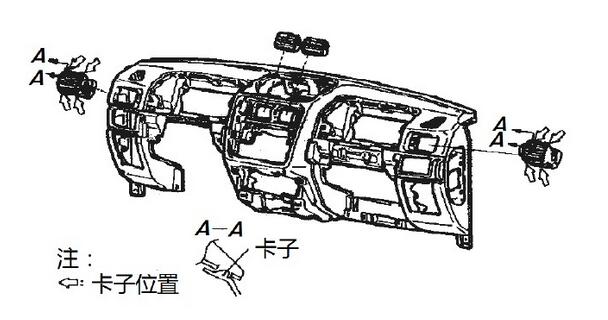

(4)安装中央空气出口总成及侧面空气出口总成。安装顺序为先安装中央空气出口总成,后安装侧面空气出口总成,在安装中央空气出口总成时,对准中央空气出风口将中央空气出口总成推出;安装侧面空气出口总成时应注意卡扣的形状及位置,必须将卡扣卡好,如下图:

汽车仪表板总成的装配

(5)安装除霜器管

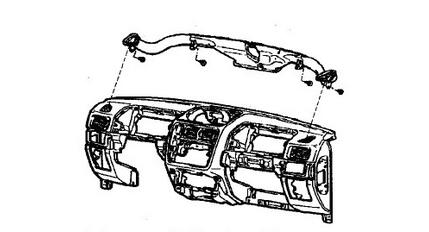

安装除霜器管时应对准管口与仪表面板上的除霜器出风口,然后依次从里到外的顺序将4个自攻螺钉拧紧,其拧紧拧紧为3-5N.m,如下图:

汽车仪表板总成的装配

(6)安装分配管

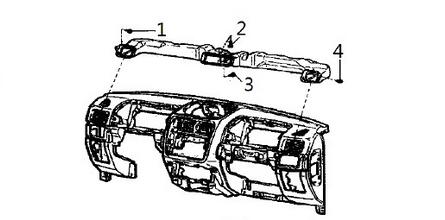

安装分配管时,分配管上的中央出风口及两侧出风口对准仪表面板上相应的出风口,自攻螺钉拧在除霜器管上,其余的自攻螺钉拧在仪表面板上,注意3个螺钉都放好后,先拧紧螺钉3,然后再拧紧两边螺钉,其拧紧扭矩为3-5N.m,如下图:

汽车仪表板总成的装配

(7)安装接头固定器

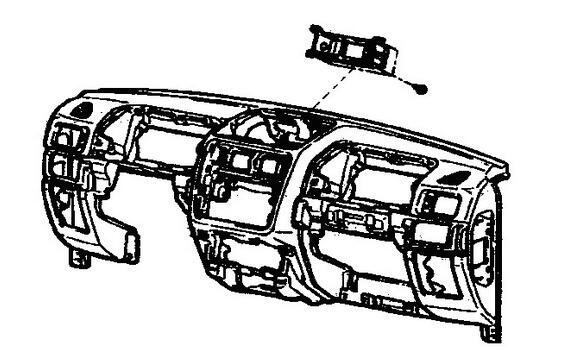

将接头固定器插入安装孔,拧紧自攻螺钉,其拧紧扭矩为3-5N.m,如下图:

汽车仪表板总成的装配

(8)安装杂物箱

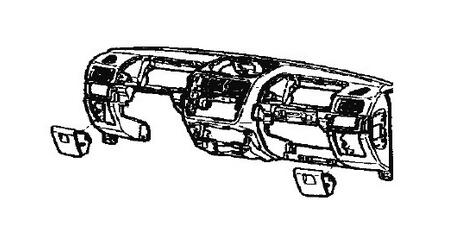

安装杂物箱时用力不应过猛,两侧的铰链轴都要安装到位,如下图:

汽车仪表板总成的装配

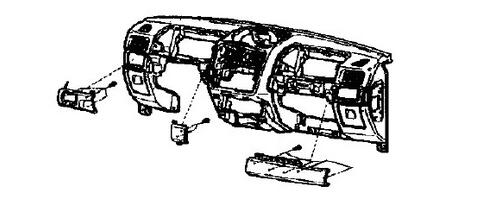

(9)安装装饰面板

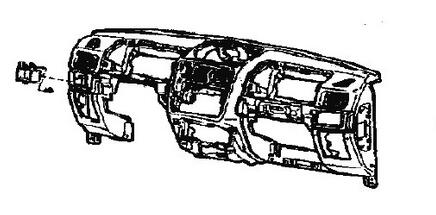

将每个装饰面板对准各自的安装位置,用自攻螺钉拧紧,其拧紧扭矩为3-5N.m,如下图:

汽车仪表板总成的装配

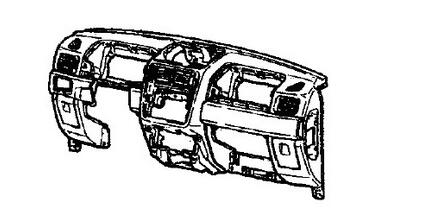

(10)组装好的汽车仪表板总成,如下图:

汽车仪表板总成的装配
