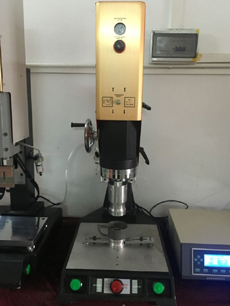

超声波焊接结构是为了便于塑胶件的超声波焊接,而预置在塑胶上的一种尖而细的线型结构,也称作超声波导熔线或超声波焊接线。其形状多设计成等腰三角形或者半圆弧形,不过与等腰三角形截面积相同的半圆弧形超声线,其高度比等腰三角形超声线的高度低,在超声波能量低时,不易出现超声虚焊,且半圆弧形截面的超声线能使超声波能量均匀分配在焊接区域各部位,限度地利用超声波焊接机所产生的压力和释放的能量,既节约能源,又使超声线熔接充分,保证塑胶件狭小空间内焊接区域各部位都牢固连接、美观;同时,在填充料量足够的前提下,可以节省焊接空间,非常适用于狭小的焊接空间,还可以节省超声线设计的空间,提高单位面积设计空间的有效利用率。
我们对产品达到水、气密的功能时,定位与超声波导熔线是成败的重要关键,所以在产品设计时的考虑,如:定位、材质、肉厚,与超声波导熔线的对应比例有的关系。在一般水、气密的要求,导熔线高度应在 0.5~0.8m/m 之范围(视产品肉厚而定),如低于0.5m/m以下,要达到水气密的功能,除非定位设定要非常标准,而且肉厚有 5 m/m 以上,否则效果不佳。
