超声波模具制作流程

超声波模具制作流程
发布时间:2021-10-12
浏览次数:167
关键词:制作超声波模具
联系:李工(18914161761)
邮箱:offensive@163.com
在线联系:点击这里给我发消息
工商信息:营业执照
详情

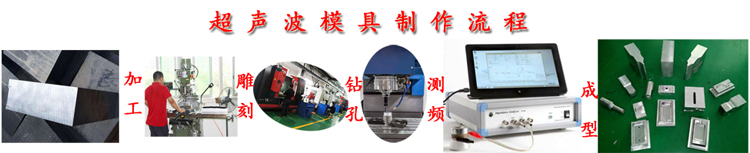

超声波模具制作工艺比较复杂,不仅仅塑形,还有修正频率,使超声波模具与焊接设备的频率一致,达到频率共振。超声波模具制作流程:挑选合适的材料-超声波模具模拟-车床/铣床/加工中心雕刻-测频率。
超声波模具制作流程

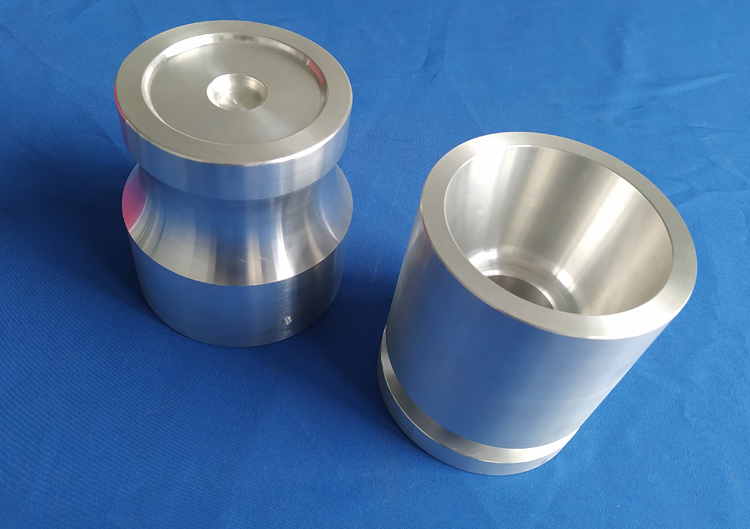

超声波模具分为上模、底工装。
超声波模具制作流程

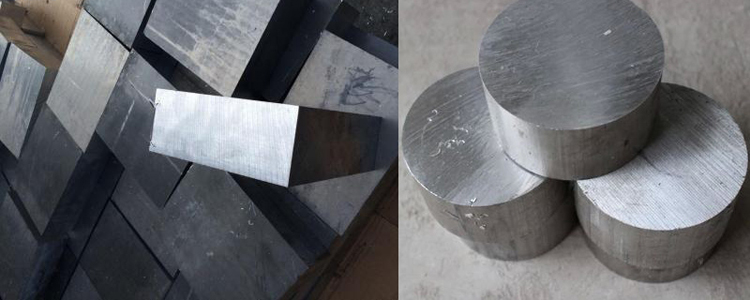

1.挑选超声波模具材料(分为圆形、方形)、材质选用7075航空铝,尺寸按照需要焊接的产品挑选。
超声波模具制作流程

2.超声波模具模拟(专用的焊接软件),需要大功率输出的超声波模具可以增加模具扩大比,尽量减少模具阻抗。

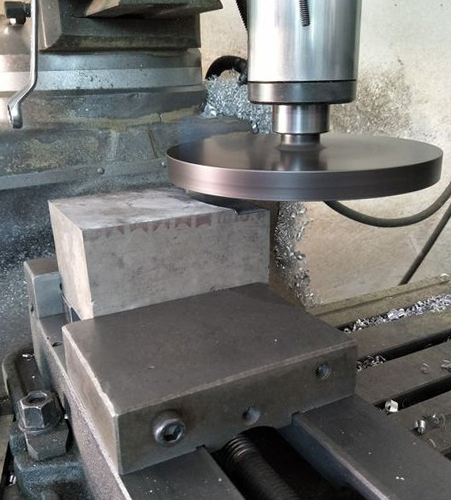

3.使用车床/铣床将制作超声波模具粗胚。方形模具用铣床,圆形模具用车床。
超声波模具制作流程

4.加工中心按照产品图纸雕刻仿形。

超声波模具测频率(15k/20k/28k/30k/35k)。

超声波模具生产周期是由产品的表面的负复杂程度、产品焊接尺寸以及材质决定的,镁铝焊接超声波模具工期为1-2天,钛合金超声波模具工期为3天,钢模工期为7天。
