下图是测量超声波模具频率的装置,图中的指示器可选用相应工作频率的示波器或数字型电压表等。其测量原理很简单:保持信号发生器的输出一定,在某个频率点上,模具的位移振幅(或振速)将会达到最大值,此即对应于超声波模具的谐振频率。

测量时,应选用2和4他们自身的谐振频率远离超声波模具的谐振频率。当然,图中的4亦可用电感或电容拾振器代替。
超声波模具频率测量

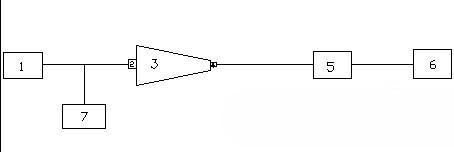

图:超声波模具频率的测量
1. 信号发生器 2.发射型压电片 3.超声波模具
4.接收型压电片 5.放大器 6.指示器 7.频率计
