手持式超声波焊接机安装超声波模具的注意事项:超声波模具与换能器要拧紧;没焊接的时候试音电流超过1A一点点且不过在;3在没焊接的情况下轻按按钮,轻轻摸下超声波模具有横向移动。

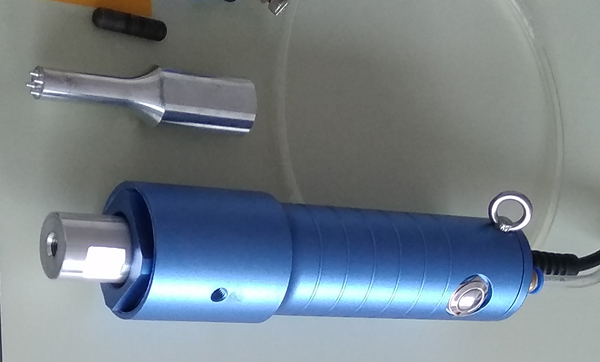

第一步,我们在拿到超声波模具的时候,首先要把连接螺丝拧到底,然后安装在超声波换能器上,如下图。

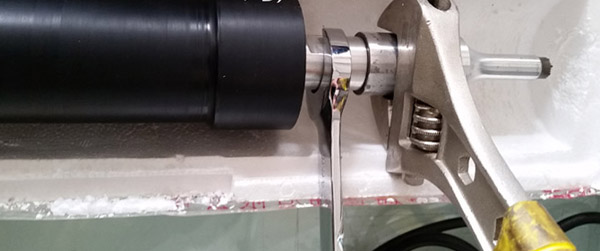

切记,一定要拧紧,不拧紧会损坏超声波模具。
第二步,安装好超声波模具后不要直接焊接,要先按按钮进行试音。

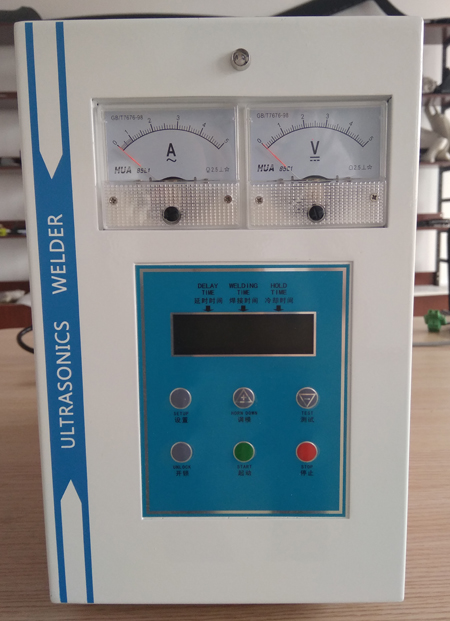

先不要进行超声波焊接,按下手持抢的按钮或者电箱上的音波运行,不要连续按着,轻轻按一下,电流在超出1A且不超过2A则为正常且报警指示灯不亮。
一般会遇到两种状况

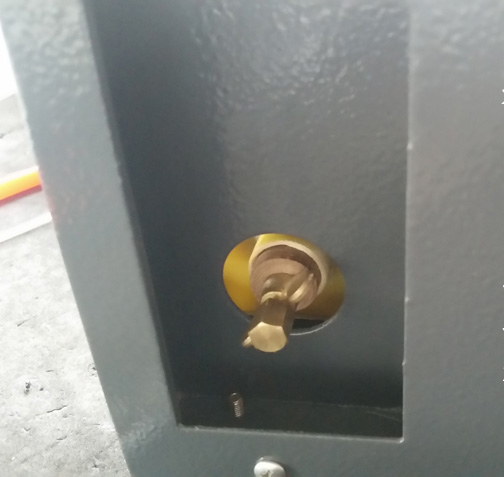

第一种情况是报警指示灯亮,一般超声波模具的制作的时候,比如28K的超声波模具,一般经过测频仪测试会在27.7到27.8之间,在超声波模具频率正确的情况下,有的时候出现报警指示灯亮,则可以用调拨线圈进行调节。
在调节调拨线圈的时候方向是不固定的,可以往前也可以往后,旋转一会,按下按钮或音波运行开关,直到报警指示灯不亮且试音电流在1到2A之间则为正常。
第二种情况则为试音的时候电流超过2A,则也可以用调拨线圈进行调节。调节到试音电流正常且指示灯不亮。
第三步,测试机器发力情况
在第二步正常的情况下,我们在按试音按钮的时候,手轻轻摸一下焊头,如果有横向移动则证明发力是正常的。切记轻按按钮和轻摸超声波模具,如果没有横向移动则超声波电箱内部元件损坏。
附加(判断超声波模具与电箱问题)
在使用一段时间后,超声波模具的频率会有变化,当超声波模具的频率如果超出了28K,使用后经常出现报警指示灯亮,当出现灯亮时,用调拨线圈进行调节,如果试音电流不能在规定的范围内(超出1A且不超过2A)或指示灯一直亮则证明超声波模具已经损坏。
如果出现上述故障,也有可能是超声波电箱问题,就只要把超声波模具卸下进行判断。
当超声波模具拆下后,按试音按钮,如果试音电流在正常范围内,则证明超声波模具损坏,如果电流试音电流偏大,用调拨线圈调节电流不能在试音电流正常范围内(超出1A且不超过2A)则证明超声波电箱损坏。
