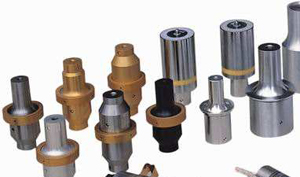

超声波变幅杆的原理和结构

超声波变幅杆用于增大和减小振幅。超声波变幅杆的一端与转换器连接，另一端与焊头连接。

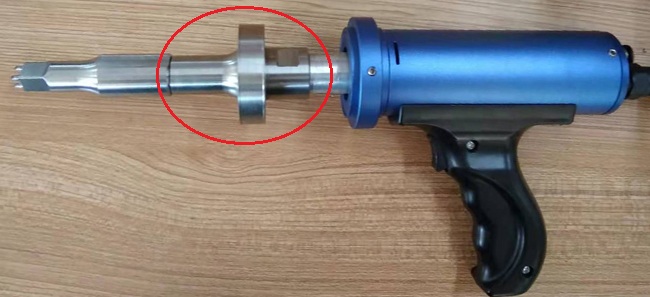

超声波变幅杆的另一个重要功能是在波节面/节点提供夹紧位置（通常在中心附近）。套在变压器外围节点（节面）上的金属环为夹紧环，通常将环刷成特定的颜色，以代表其增益大小。多数制造商提供颜色与增益之间的对应关系表格，就像在变压器上贴上了清楚的增益标签。

制造商一般还提供不同刚度夹紧环的变压器。在既定应用中，变压器的刚度对焊接质量和控制器显示的焊接数据有很大的影响。在标准元件中，变压器夹紧环在节点上，目的是为了将传到夹紧结构中的振动减至最小。夹紧环结构中有橡胶Ｏ形圈。使用正方形截面的Ｏ形圈可以提高夹紧环的刚度。这些设计一般都比较昂贵，并且对于较长焊头会有问题。
