超声波焊接保证水气密要求问题探讨

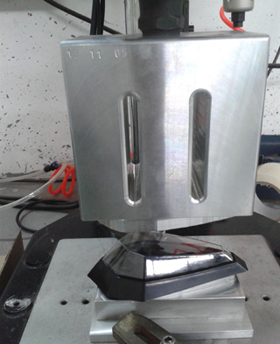

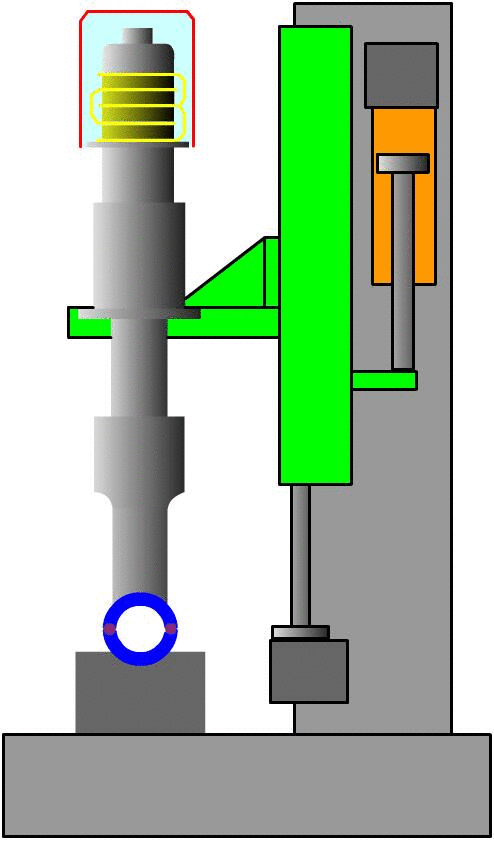

超声波焊接原理是通过高频机械振动将塑料件熔接在一起，针对一些有水气密要求的塑料工件，定位与超声波导熔线是成败的重要关键，所以在产品设计时的考虑，如：定位、材质、肉厚，与超声波导熔线的对应比例有绝对的关系。

在一般水、气密的要求，导熔线高度应在 0.5~0.8m/m 之范围（视产品肉厚而定），如低于0.5m/m以下，要达到水气密的功能，除非定位设定要非常标准，而且肉厚有 5 m/m 以上，否则效果不佳。

常见超声波熔接结构

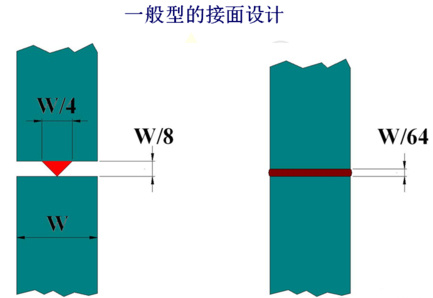

超声波熔接结构-一般型

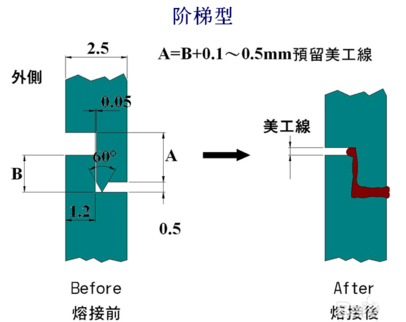

超声波熔接结构-阶梯型

超声波熔接结构-剪力型

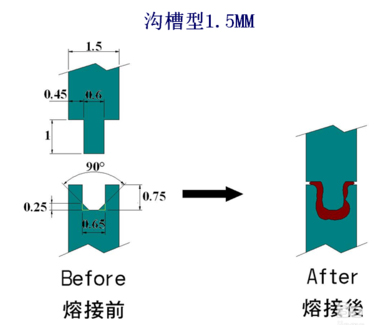

超声波熔接结构-沟槽型

塑料制品无法达到水、气密，除了超音波导熔线、治具定位、产品本身定位等因素外，超声波焊接参数设定也是一项主因，包括熔接时间及下降速度。

1.下降速度过快，气缸无缓冲：下压冲力将超声波熔接结构压塌，超声波导熔线无法达到设计的效果，形成假相熔接；

2.熔接时间过长：为了增强熔接强度，加长熔接时间而造成塑料制品熔接面焦化产生砂孔，水或气即由此砂孔渗透而出。通过肉眼目测是看不出来的。

塑料制品使用超声波焊接工艺要求达到水气密时，最好在设计产品注塑模具时跟超声波焊机厂家沟通。
