超声波发生器由峰化线圈、HVC、输出变压器、波段开关、滤波电容、调频线圈、桥式整流、抗流圈、AC电容、电磁开关、晶体座、发振板、风扇机箱组成，通过波段开关可调节输出电流，通过调频线圈可微调频率。
超声波发生器，是一种将市电转换为换能器相应的高频交流电以驱动换能器进行工作的设备，是大功率超声波系统的一重要构成部分，也可将其称为电子箱、超声波驱动电源、超声波控制器。虽说超声波发生器也可将其称为超声波驱动电源，但实际上，超声波发生器只是超声波驱动电源的一部分。超声波电源按激励方式的不同可分为自激式和它激式，而超声波发生器指的就是它激式超声波电源，由于它激式振荡电路在输出功率方面较自激式高出10%以上，因此目前大多数均采用的超声波发生器作为驱动电源。

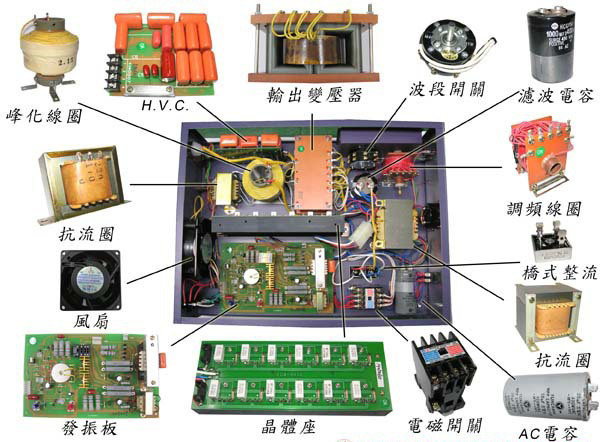

超声波发生器解剖图
