超声波焊接机部件组成

超声波焊接机由主动和被动部件构成。主动部件包括超声波发生器、换能器、变幅杆、焊头，主动部件产生声波，继而将其传导至焊接件中。被动部件则用来承受产生的力，将焊接件保持在正确位置，主要支撑住焊缝。下面小编带你详细了解超声波焊接机各部件的作用。

1、超声波发生器
超声波发生器会从接通的电源电压中产生各自所需超声波频率的高压。所有与焊接过程相关的数据均被准确测量和评估。发生器保护振动系统免受过载影响，保持振幅（焊头移动）恒定并补偿各自焊头的振动行为。

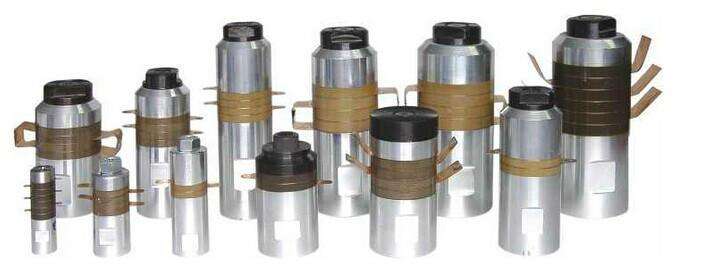

2、换能器
换能器是电气和机械环境间的接口。它利用反向的压电效应将电振动转化为机械纵向振动并将其传送到变幅杆和焊头中。

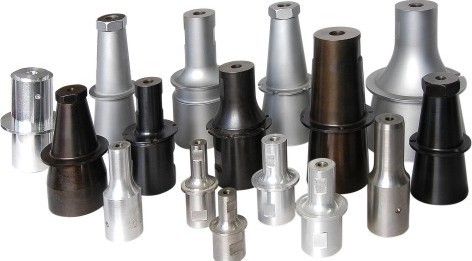

3、变幅杆
变幅杆经常被称为Booster，能够扩大或缩小换能器产生的振幅。由于变幅杆安装在零结点位置，可以将变幅杆通过零结点位置固定在超声波焊接机上，避免振动臂偏移，传递焊接力。

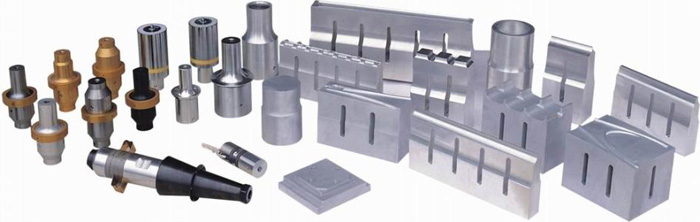

4、焊接模具，又被称为焊头
焊头作为真正的主动焊接模具，将机械振动传递到焊接件中，也就是说，它将超声波振动耦合起来。根据几何构造，焊头还能将振幅放大或缩小。换能器、变幅杆和焊头共同形成了所谓的振动臂。振动臂始终与塑料材质和焊接件接触面的几何形状相匹配。被动部件：底模或底砧塑料超声波焊接是指在焊缝中按材料相接的方式相互连接。在力的作用下，纵向振动以20kHz、30kHz和35kHz的频率以及5μm到50μm的焊头振幅被导入塑料之中。超声波振动通过焊件和模具的特殊结构聚集在一起。人们将焊件中这些特殊的结构称为导能角。接合区域内的接触点通过输入的高频能量，有针对性的发生变形。接触面和分子链内部的摩擦产生热量，将材料熔化。
