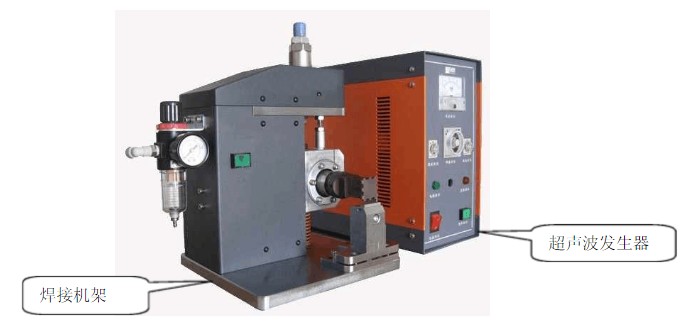

超声波金属焊接系统是由超声波发生器和焊接机架两部分组成的分体式焊接系统。本设备具有结构紧凑、易于安装、操作简便、移动灵活以及便于维护等优点。系统采用具有国内先进水平的超强稳定电子线路的超声波发生器、日本原装进口的高性能换能器和变幅器。超声频率为40KHz，额定输出功率为800W,采用日本进口控制器件，用于焊接过程各个参数的精确控制；焊接机架配备有高品质的直线导轨，保证了焊头运动的稳定性，对某种指定工件的焊接参数一旦被设定，无需对设备进行更多的调整，它可以自动、快速、准确、连续地执行焊接过程中，从而极大的提高工作效率。
1.超声波信号发生器
超声波信号发生器是由一能将50Hz的工频交流电转换为驱动换能器工作的40KHz高压交流信号的超声波功放模块，外加一个能够控制机架和超声循环时序动作以及输入/输出信号的系统控制模块以及其他一些外围电路组成。
超声功率模块包含超声功放单元和带有“系统保护监测”功能的控制单元，并能在焊接机工作发生故障时自动切断超声波能量，从而为发生器乃至整套焊接设备提供极高的安全性和可靠性。
2.焊接机架
焊接机架主要由换能器/焊头安装支架，下底模安装底座，和超声波焊头升降运动系统组成。换能器/焊头模组安装支架用来紧锁紧和前后圆周方向调节焊头位置，保证焊头在焊接过程中相对位置稳定；底模安装底座用来安装和紧固下底模并调节底模的平面度，它和焊头位置的相对稳定性对焊接质量有直接影响
直线导轨升降运动系统带动焊头完成焊接工艺即：
3.气动系统
气动系统由一个电磁阀，一个气缸，二个节流阀，一个气压表、调压阀和过滤器等组成。
电磁阀与气缸配合完成超声焊头的升降；
节流阀用于焊头的上升/下降速度；
压力表显示当前气压大小；
调压阀调节当前系统的气源压力；
过滤器对进气的气源进行过滤，以避免气源中的水、油等杂物进入电磁阀、汽缸等器件从而对上下气动运动系统造成损坏。
4.超声波发生器和焊接机架的输入/输出接口
超声波发生器后部有两个输入/输出接口；
RF射频接口：带定位缺口的两孔航空插口；
运行控制信号接口：包含电磁阀控制、警报、运行中信号等；
焊接机架后部接线盒上提供了三个输入/输出接口；
机器启动信号：脚踏开关信号触发一个焊接流程；
运行控制信号接口：运行指示、调试气动系统完成相应工作；
换能器能量输入/输出接头：连接超声波发生器和换能器（与RF射频接口对应）。
