手持式超声波焊接机使用说明书

手持超声波焊接机使用方法：

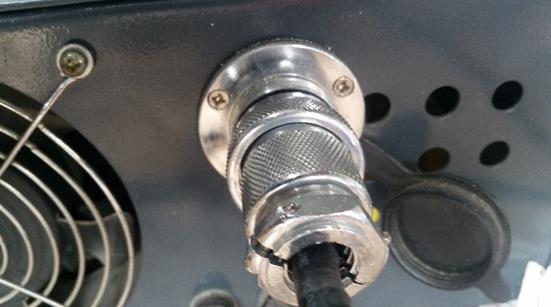

1.将电缆的一端接到焊柄上输出控制电缆接头，另一端接到电箱背面的输出控制电缆插座上，并旋紧。

2.将焊头的连接面擦净，连接在焊枪的换能器上，并用扳手锁紧。注意：连接时，必须确保焊头与换能器间两个连接面吻合，并锁紧。不可因连接螺丝过长或滑牙无法锁紧的现象，否则产生声波传递不畅而导致本机损坏。

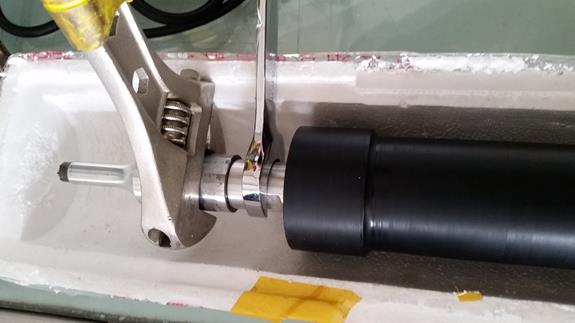

3.装卸焊头时必须使用两支扳手将焊及换能器分别卡住，不得只卡其中一个部分锁紧或装卸，以免导致手提发振筒的损坏。

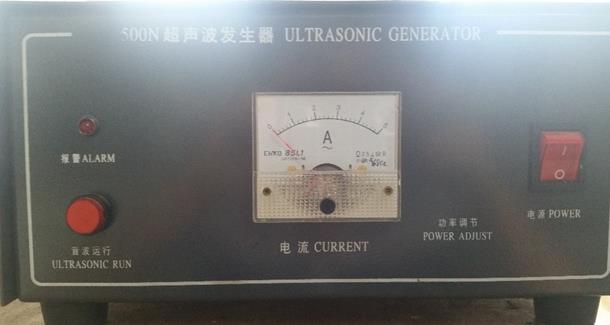

4.检查1、2点安装妥当后，将电源线插座插在外接电源插座上，并扳动电源开关，这时电源指示灯亮。

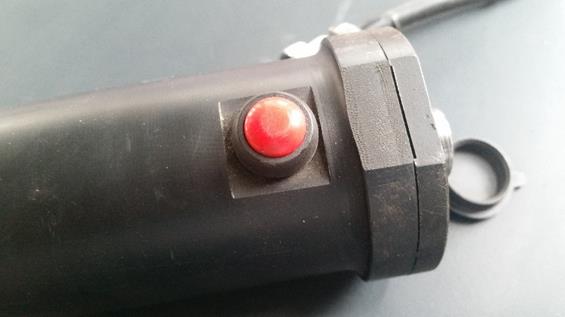

5.轻压声波控制开关，这时能听到声波传递到焊头时焊头发出的“吱吱”声，说明本机工作正常，即可投入使用。

6.点焊机在工作出现异常时，切勿私自拆开设备，请通知供货商或将设备寄到生产商检查维修。

7.应根据焊接效果，逐渐调整焊接时间，确保焊接中，不发生虚焊、焊漏等现象。

手持超声波焊接机使用主要事项：

1.本机请勿至于潮湿、多尘或过热之场所，机器上方勿放置体物，平时注意整洁，随时擦拭，但不可使用液体清洗。

2.非本公司设计之焊头请勿使用在本机台上。

3.音波检测在无负荷时，振幅1A，超过1A时请调整音波调整螺丝，若经调整仍不能降至1A以下，则可能焊头或机台异常，请联络本公司处理。

4.按音波检查开关以间歇方式按下，勿连续按过超过三秒以维持换能器寿命。

5.本机之换能器及发生器内有高压线路，除了外部作业调整之外，使用客户请勿做机内修护或在我司工作人员指导下维护。

手持超声波焊接机维护保养：

1.焊头及工作物保持清洁。

2.定期检查电线接头是否松动。

3.机械定期擦拭，但不可使用液体清洗，电箱上方勿重压或放置流体物。

4.工作场所保持空气畅通，周围温度不可过高。（40℃以下）。

5.长时间不使用时，请将本机外观擦拭，上油保养，并盖上附机之封套，置于干燥通风场所。

6.每月应打开控制上盖，用干净不带水份空气枪，清除箱内粉尘，以保持零件散热通风之良好。
