一、超声波焊接机工作原理：

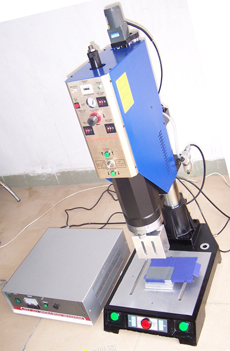

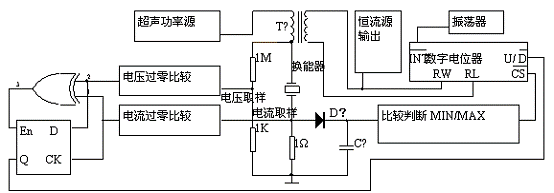

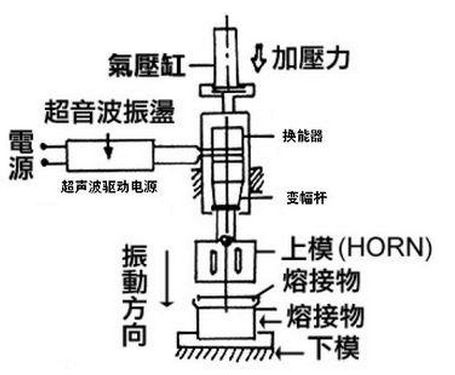

　　 将220V、60Hz转为20KHz之高压电能，利用振动子转换成机械能。如此的机械振动，经由传动子、超声波焊头传至加工物，利用所产生热能打破其分子结构，使工件表面融熔接合，其牢固强度可与本体塑料相媲美。

二、超声波焊接机性能规格：
1、超声波焊接机型号：CMF-2600
2、超音波焊接机功率：2600W
3、工作电源：220V、50/60Hz、10A
4、超声波焊接机频率：15ＫＨｚ

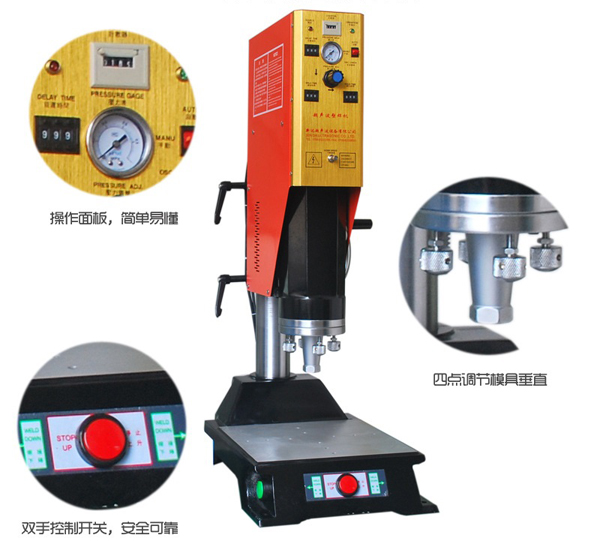

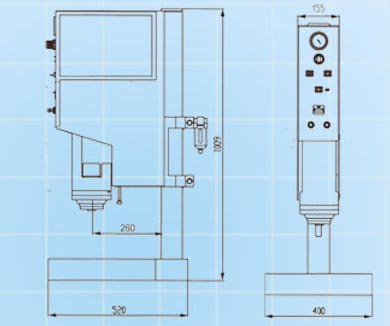

5、超声波焊接机外形尺寸：700mm×400mm×1300 mm

三、超声波焊接机适用范围：

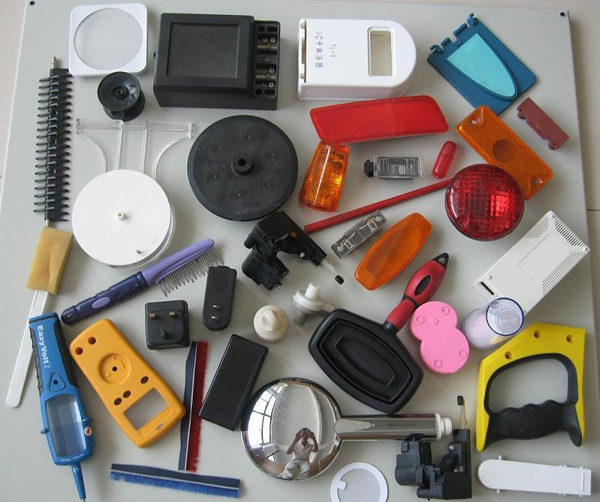

适用于ABS、PP、PE、PC、PUC、PMMA、PS、PPS、PBT、PETG等塑料材质，同时还应用于塑胶、电子、电器、汽车配件、包装、环保、医疗器械、无纺布服装、文具日用品、塑料玩具、体育用品、通信器材等行业。

四、超声波焊接机熔接优点：
以其快速、清洁、安全等优点实现塑料件接合的先进工艺，发力大性能可靠；多重保护电路，为企业提供高效的焊接方法，降低生产成本。

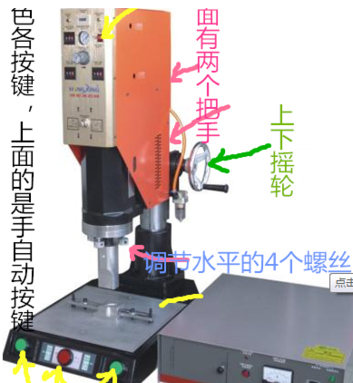

五、超声波焊接机部件功能说明：
1、电源开关：电箱的电源接入开关。打开此开关后，本机电源导通，同时电源指示灯亮。
2、焊接时间控制旋钮：设定超音波发振时间，根据加工件的要求，调整此旋钮，达到焊接效果。
3、风扇网：电箱内散热的风扇保护网。
注意：切不可将手指伸入扇网以免刮伤手指。也不可将物品堵住扇网，保持通风流畅。
4、输出控制电缆插座：将电箱内产生的超音波能量通过此插座及边接电缆线输送到手提换能器上。
注意：电箱工作时，此插座内的电极有高压电流，切不可让其裸露或用手触摸。
5、保险管座：本机安全装置之一，内装保险管(10A)。
注意：若电箱超载工作时，保险管内保险丝会自行空断，以保护电箱内其它组件。
6、电源线：连接电箱到外接电源的电源引入线，将插头插在电源插座上。
7、焊头：将换能器转换出来的超声波能量通过焊头传递到工件上，再通过人手的作用力达到焊接目的。
注意：焊头的各部分尺寸是根据声学传递原理设计制作而成，因此切不可随意改变焊头形状及尺寸，以免影响本机的正常使用或造成焊头报废。更换焊头时必须将电源断开。
8、发振筒：由绝缘材料制成，内装换能器及焊头，供操作者手提之作用。
注意：内装换能器是将电箱内引来的高压电流通过换能器将电能转换为机械能，因此请勿私自拆开或将发振筒外壳打(压)碎，以免触电，确保安全。
9、超声波控制开关：本声波控制开关是供操作者操作时控制声波发射工作而设，操作时操作者将焊头对准被焊接工件轻按本开关并用力紧压工作。
10、输出控制电缆接头：将电箱内产生的超声波能量通过同电缆的连接传递到换能上的接头。

六、超声波焊接机安装使用方法：
1、将电缆的一端接到发振筒上输出控制电缆接头，另一端接到电箱背面的输出控制电缆插座上，并旋紧。
2、将焊头的连接面擦净，连接在发振筒的换能器上，并用扳手锁紧。
注意：连接时，必须确保焊头与换能器间两个连接面吻合，并锁紧。不可因连接螺丝过长或滑牙无法锁紧的现象，否则产生声波传递不畅而导致本机损坏。
3、装卸焊头时必须使用两支扳手将焊头及换能器分别卡住，不得只卡其中一个部分锁紧或装卸，以免导致手提发振筒的损坏。
4、检查1、2点安装妥当后，将电源线插座插在外接电源插座上，并扳动电源开关，这时电源指示灯亮。
5、轻压声波控制开关，这时能听到声波传递到超声波焊头时焊头发出的“吱吱”声，说明本机工作正常，即可投入使用。
6、本机在工作出现异常时，切勿私自拆开设备，请通知供货商或将设备寄到生产商检查维修。

七、调试：
1、手提式超声波塑料焊接机在出厂前已经调试完毕，如无异常情况，打开电源，调整焊接时间至适当位置就可直接使用。
2、故障分析：
故障现象引起原因
当系统接上电源时，保险丝熔断电源线短路
当电源开关接通时，电源指示灯不亮 1、电源没有真正接上；2、整流桥坏；3、电源开关或指示灯坏；4、保险丝断；
当电源开关接通时，电源指示灯亮，但无超声波 1、电压不正常；2、换能器联机接触不良；3、微动开关坏；4、换能器坏；5、模头坏；6、换能器、模头连接松动；7、电路板各连接器接触不良
