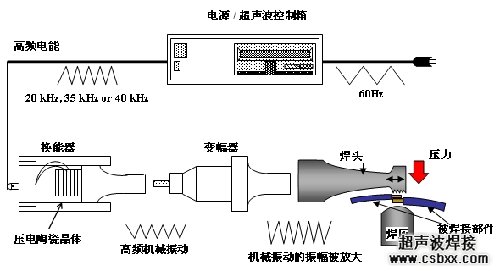

 超声波发生器是一个变频装置，它将工频电流转变为超声波频率（15-60khz）的振荡电路；换能器则利用逆压电效应转换成弹性机械振动能；传振杆、聚能器用来放大振幅，并通过耦合杆上声极传递到工件。换能器、传振杆、聚能器、耦合杆及上声极构成一个整体，称之为声学系统。由上声极传输的弹性振动能量是经过一系列的能量转换及传递环节产生的。声学系统中各个组元的自振频率，将按同一个频率设计，当发生器的振荡电泫频率与声学系统的自振频率一致时，系统即产生谐振（共振），并向工件输出弹性振动能。
超声波焊焊缝的形成主要由振动剪切力、静压力和焊区的温升三个因素所决定。综观焊接过程，超声波焊经历了如下三个阶段。
（1）摩擦去污阶段：在振幅为几十微米的振动摩擦力的作用下，工件表面的油污、氧化物等杂质被排出，金属表面露出。
（2）应力及应变阶段：变化频率为几千次/秒的剪切应力也是造成振动摩擦的原因，在工件间发生局部连接后，这种振动的应力和应变将形成金属间实现冶金结合的条件。
（3）固相连接阶段：在上述两个阶段中，由于弹性滞后、局部表面滑移和塑性变形的综合结果，焊接区局部温度升高。焊接区产生了扩散及相变、再结晶和金属键合等冶金过程，形成固相连接。
|
