网格圈超声波焊接机基本构成是高频电流转换器、压电式转换器、调幅器、切割刀、步进控制旋转环切装置、PLC控制系统等系统组成。
超声波切割刀是网格圈超声波切割设备的关键部位,切割刀一方面进一步放大振幅,聚焦超声波,另一方面是输出超声波,利用切割刀的类似刃口,将超声波能量几种输入到被切割材料的切割部位。该部位在巨大超声波能量的作用下,网格圈边缘瞬间软化、融化,强度大大下降,此时,只要施加很小的切割力,就可以达到切割材料断裂的目的,还可使网格圈局部软化、熔合,达到封边的目的。

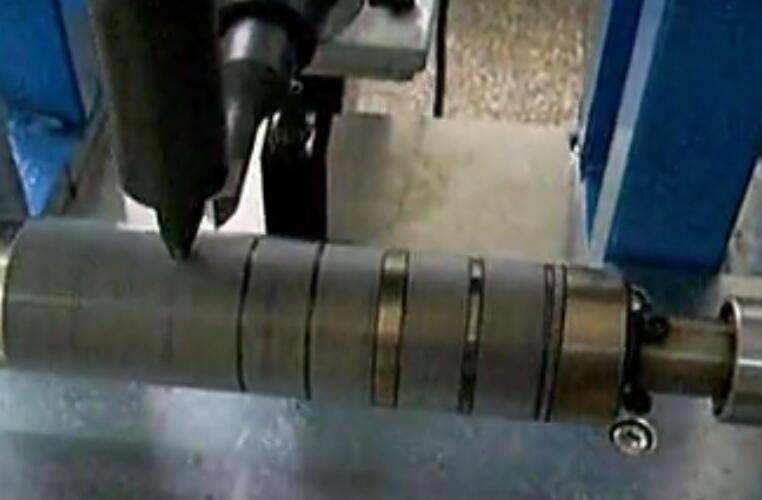

用步进电机来控制套有网格圈纸带的工件旋转,然后通过plc控制系统编程来控制步进电机脉冲,从而实现任意设置切割的线速度和网格圈的宽度。还可利用plc的强大功能实现班产量统计等辅助功能。
超声波切割的网格圈具有切口光滑、牢靠、切边准确,不会变形,不翘边、起毛、抽丝、褶皱等优点。
