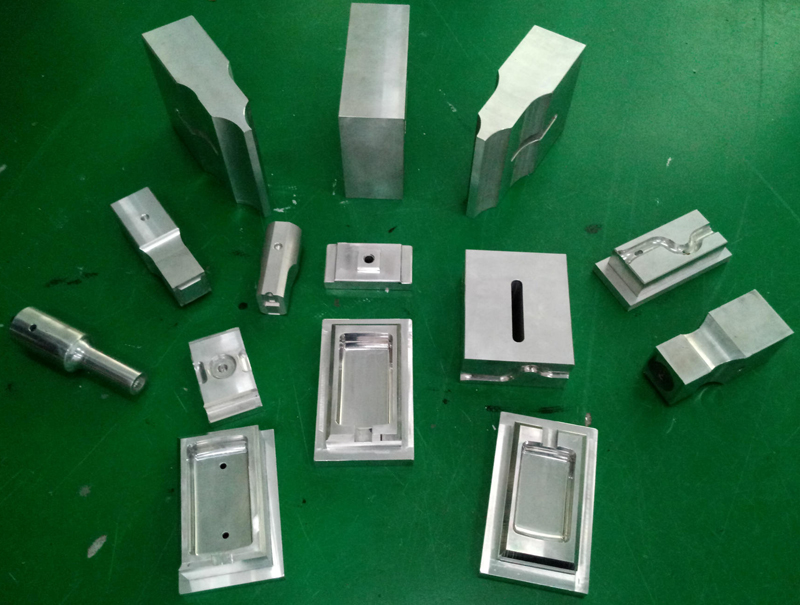

超声波工装夹具

生产不同的焊接产品时，需要有不同工装夹具俗称：超声波模具，不管是近场焊接还是传输焊接，而能使焊接端面达到大的振幅，只有半波长的超声波工具头可以做到。工具头，有不带振幅放大和带振幅放大两种，塑料焊接机用声学系统工具头，所用材料通常为端面镀硬质的合金，功率较大时也有用钛合金材料制成的，该材料疲劳强度比铝合金高一倍多，该材料具有极高的机械屈服强度，硬度高，热传导性强，是理想的超声波模具制造。

超声波塑料焊接机由于使用场合及焊接材料不同，焊接尺寸大小不一样，其规格也是各式各样的。其输出功率从手工焊接机的几十瓦到大型机的几千瓦频率一般在15KHz到到40KHz范围内。

超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个佳压力是焊接部分的边长与边缘每1mm的佳压力之积。

超声波工装夹具设计时，我们注重模具的振幅参数、模具频率参数、振动节点、选材、结构设计、加工精度、加工工艺、超声波模具使用寿命等因素，充分考虑产品的要求、产品的形状、产品的塑料性质，并做好优质的售后服务工作。
