超声波切割刀也称为超声波切割机,是一种专门用于切割的超声波设备,是超声波应用的重要门类之一。超声波切割的原理与传统意义上的切割完全不同。超声波切割是利用超声波换能器的能量,将被切割材料的局部加热融化,从而达到切割材料的目的。所以超声波切割不需要锋利的刃口,也不需要很大的压力,不会造成被切割材料的崩边、破损。同时由于切割刀在做超声波振动,摩擦阻力特别小,被切割材料不易粘在刀片上。这对粘性和弹性材料,如视频,橡胶等,或不便加压力的物体切割,特别有效。

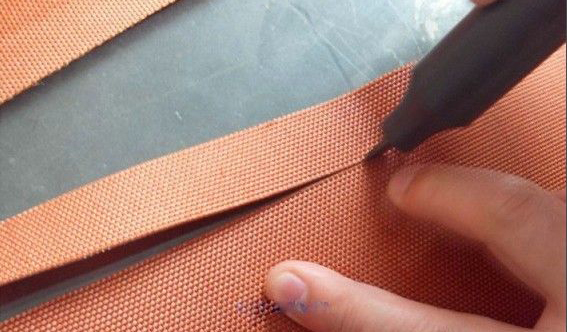

超声波切割还有一个很大的优点,就是它在切割的同时在切割部位有融合作用,切割部位被完美的封边了,不会造成纺织材料飞边。超声波切割刀的用途还可以扩展,如挖孔,铲挖,刮漆,雕刻等。
超声波切割刀适用范围:
天热纤维,合成纤维,各类化纤布料等;
薄的塑料制品,如塑料膜,手机外壳
纸张,地胶片
橡胶,矽胶
ABS,PP,PE等2mm一下薄板
超声波切割刀特点:
可以替换刀刃,提升生产力,节约成本
气冷装置,确保连续开机手柄不发烫
重量轻,减少加工疲劳
只需轻轻接触,就可完成复杂,精确切割
输出振幅大,切割更轻易

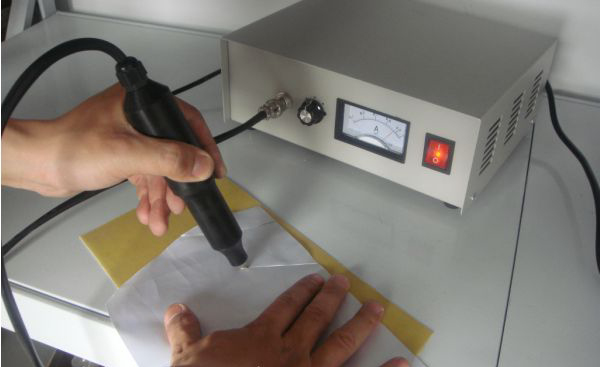

超声波切割刀技术参数:
频率:40khz
外形尺寸:驱动电源(265*165*170)、刀体(α32*170)
重量:驱动电源(3.6kg)、刀体(0.2kg)
超声波切割刀款式:
刀具式:就是将超声波加载到切割的刀具上,使刀具产生超声波振动,从而起到切割的效果。
砧板式:将超声波振动加载到切割的底模上,这个底模就好比生活中用的砧板,使砧板产生超声波振动,同样可以起到切割的效果,而切割的刀具无需做任何改变,使用普通刀具即可。
两种切割方式适用于不同的工艺条件和切割对象。
超声波切割刀优点:
可采用风冷、水冷设计,适应各种工况和环境
切割速度大大提高,效率传统切割刀提高10倍以上
使用大功率超声波换能器为振动元件,确保长时间稳定工作
切割刀具品种齐全,也可根据客户工艺定制相关形状的切割刀具
可生产圆盘形超声波刀具式切割设备,实现滚动切割,适合特殊的切割应用
可切割各种普通刀具难以切割的产品,解决生产加工难题
可安装高硬度刀片,切割刀片可更换,降低了使用成本
安装、使用简便,几乎不改动原有的切割工艺
不同材质切割速度参数表:
切割材质 | 厚度 | 切割速度 |
ABS、PE | 2mm | 4 |
3mm | 2 | |
4mm | 1 | |
PVC | 2mm | 15 |
亚克力 | 2mm | 3 |
无纺布 | 3mm | 2 |
氯丁二烯橡胶 | 5mm | 易切割 |
瓦楞板 | 8mm | 易切割 |
合板 | 2.5mm | 易切割 |
玻璃纤维树脂 | 1.5mm | 易切割 |
厚纸板 | 1.5mm | 易切割 |
亚麻(油毡布 | 2mm | 易切割 |
氨基甲酸乙酯 | 3mm | 难切割 |
尼龙、PP | 2mm | 难切割 |
3mm | 难切割 |
