汽车线束之低电电线

随着人们对汽车的要求越来越高，汽车厂家对汽车线束的要求也越来越高，下面我们来谈谈汽车线束中的低压线束。

1.汽车用低压电线

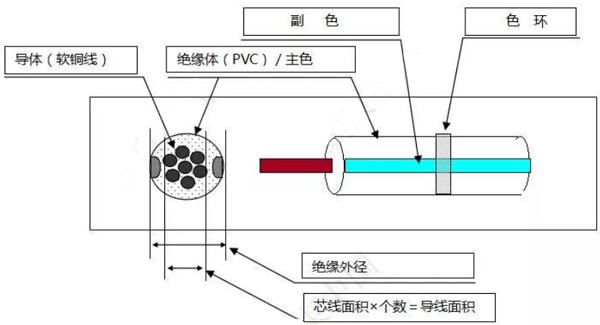

600V耐电压是在电气分类上的低压电线，由于在汽车领域中它附加了汽车上的特性而被成为汽车用低压电线。电线还根据绝缘体的材料厚度而被分为耐热型与薄型。

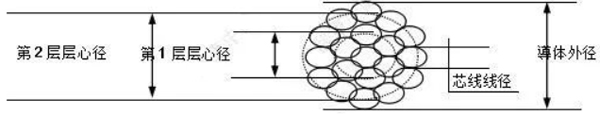

ａ)导体的构造

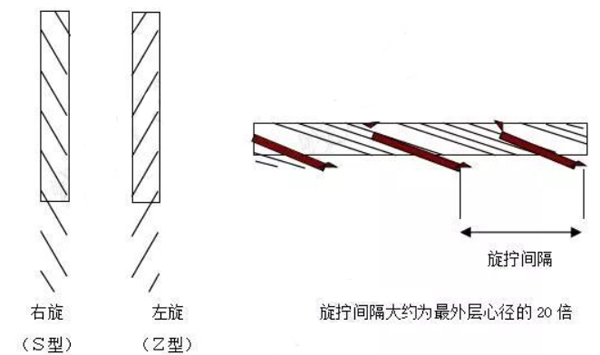

ｂ)导线旋拧方向

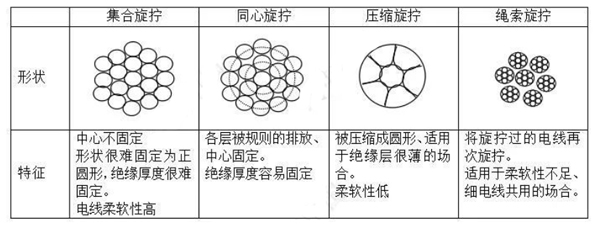

ｃ)旋拧方法

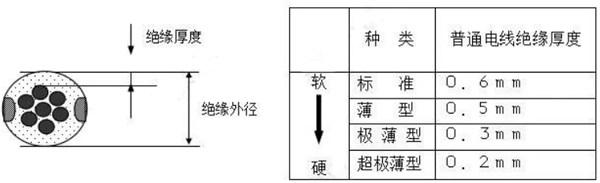

ｄ)绝缘体

为了防止由于发热而引起的电线燃烧，在绝缘体内还事先添加了阻燃剂。阻燃剂同时又是可塑性材料，起着软化绝缘体的作用，在高温情况下，阻燃剂将被释放而导致绝缘体硬化，随着汽车行驶时的振动而出现裂痕，导线露出。若在这样的情况下继续行驶，很可能会成为电气短路的原因之一。

2.汽车用屏蔽电线及绞线：

近几年来，汽车产业为了向高性能／舒适型发展，正逐渐从一个开关控制一个动作的机能转化为能自动感知驾驶／环境的变化、选择适合驾驶的状态的电子式装置。

要进行这样复杂的控制，所需的是能在瞬间内将很多信息无误的进行计算的精密电子仪器。另外，要求传感器能通过微弱的电流的变化来感应驾驶／环境的信息，在电流发生变化时ON－OFF能切换迅速（数字信号）。

在这种情况下，如将大电流的电线与高压电线（点火系统、电波）配置在一起，高电压将损坏精密电子仪器中的半导体部品，受到这根电线影响的传感器回路将流过与ON－OFF信号一样的电流而导致动作失误。

因此，为了避免大电流、高电压外部的影响，在重要的数字回路电线上使用了屏蔽线及绞线。

ａ)屏蔽电线

【构造及名称】

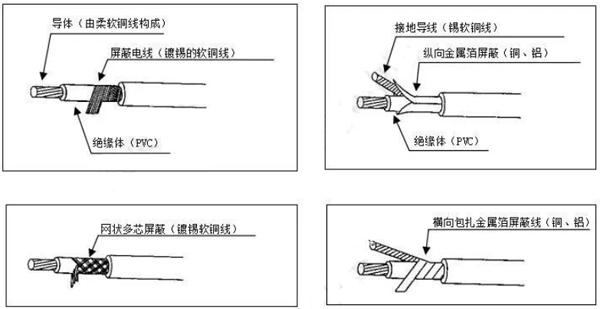

【种类与特征】
我们把在电线外部包上能从外部将电磁波反射的屏蔽金属的电线称作为屏蔽电线。
以下为屏蔽电线的种类与特征：

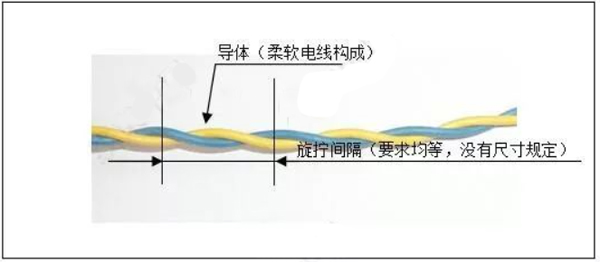

ｂ)绞线
【构造及名称】

【绞线的效果】

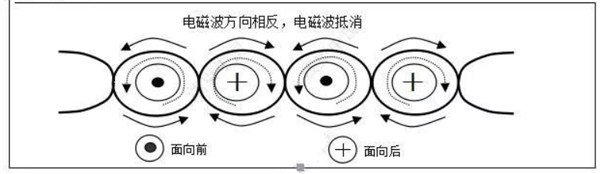

我们把将2根电线旋拧在一起的电线称作绞线或2芯线，它是有效防止电磁波的干扰的方法。就象下图所示的，电流线所产生的电磁波可以根据每个环的反转而抵消。

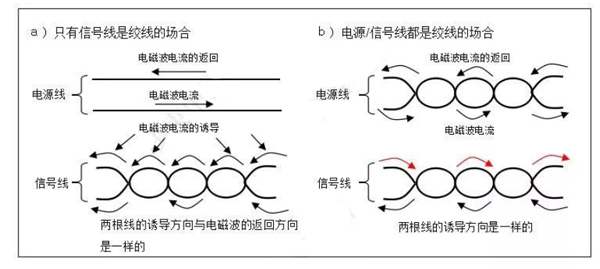

下图1所示的是在电磁波电流的诱导下，绞线所产生的电流的方向。
如果流过电磁波电流的电流线与信号线平行，那么不论哪根线都会产生同样方向的诱导电流。但是，如果流过电磁波电流的电源线使用与信号线旋拧间距一样的绞线，就与信号线所产生的诱导电流是相反方向的。
