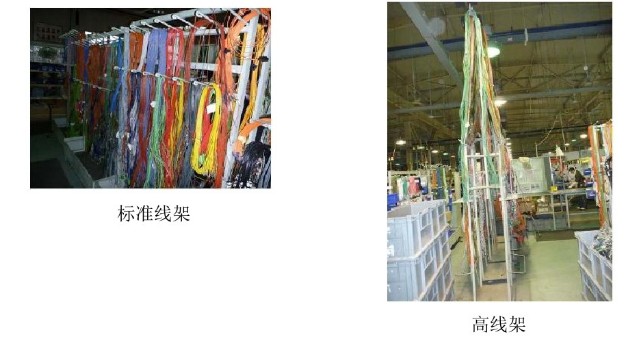

1.线架
主要用于装配区存放支路,长于3000mm的支路用高线架,短于3000mm的支路用标准线架;短于350mm的支路用塑料盒或专用PVC管存放。

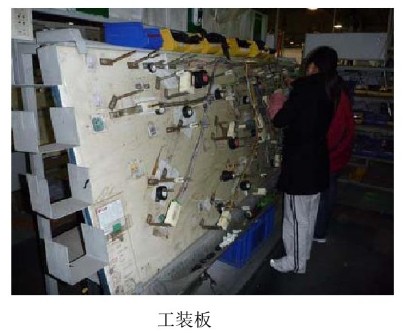

2.工装板
装备作业的主要工装,主要作用:保证线束主干、分支和节点尺寸,保证分支方向,保证连接器方向,指示缠带或装管的方式和位置,指示支路或堵头插入连接器的孔位,指示装配用的各种物料的零件号及支路号。

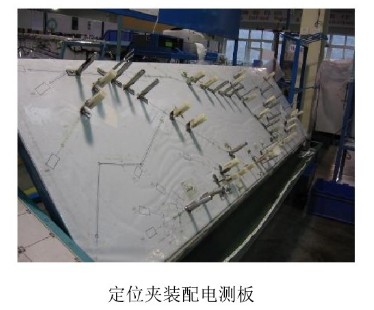

3.定位夹装配电测板
保证定位夹的方向和尺寸,保证定位夹的存在性,指示定位夹的装配方式和零件号。

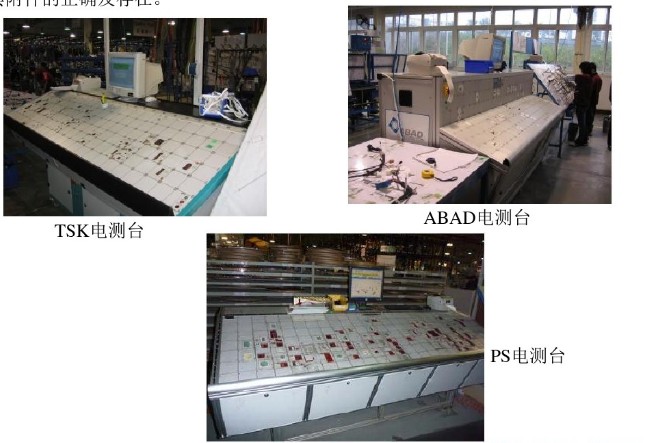

4.电测台
保证线束的电性能和连接器及其附近的正确及存在。

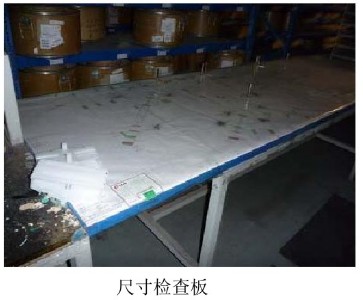

5.尺寸检查台
用于检查线束尺寸及外观如连接器是否完好、端子是否到位锁止片是否锁止、各种缠带、管子是否符合要求等。

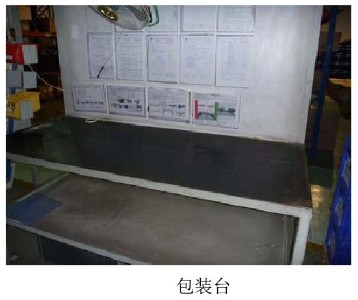

6.包装台
用于线束包装作业如上通道、分支回折。

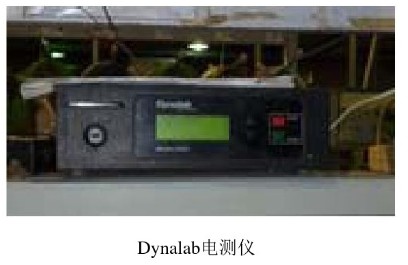

7.电测仪
与工装板配套形成装配电测板(如小线)或定位夹装配电测板(如大线),作用是将成品线品线束的重要缺陷识别出来,如线交叉、线遗漏,定位夹遗漏,锁止片遗漏或未锁止。

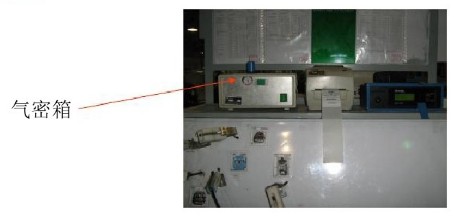

8.气密箱
与工装板、电测仪配套使用,用于测试防水连接器的气密性。
9.打标机
与工装板、电测仪或电测台配套使用,线束按程序测试完后打印出相应的电测标签。
10.物料盒
用于存放各种连接器、锁止片、护套、堵头、胶带、管子、继电器、保险、定位夹等。

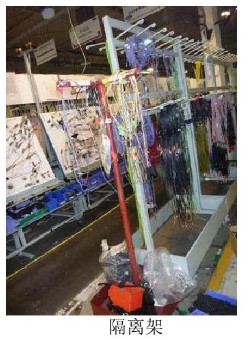

11.隔离架
用于存放各种不合格的支路和零件。
12.连接器夹具
安装于工装板上,用于保证连接器的方向、尺寸和正确性。
13.叉子
安装于安装板上,用于保证节点尺寸和分支方向。
14.标志杆
用于指示缠带和装管的位置。
主要用于装配区存放支路,长于3000mm的支路用高线架,短于3000mm的支路用标准线架;短于350mm的支路用塑料盒或专用PVC管存放。
2.工装板
装备作业的主要工装,主要作用:保证线束主干、分支和节点尺寸,保证分支方向,保证连接器方向,指示缠带或装管的方式和位置,指示支路或堵头插入连接器的孔位,指示装配用的各种物料的零件号及支路号。
3.定位夹装配电测板
保证定位夹的方向和尺寸,保证定位夹的存在性,指示定位夹的装配方式和零件号。
4.电测台
保证线束的电性能和连接器及其附近的正确及存在。
5.尺寸检查台
用于检查线束尺寸及外观如连接器是否完好、端子是否到位锁止片是否锁止、各种缠带、管子是否符合要求等。
6.包装台
用于线束包装作业如上通道、分支回折。
7.电测仪
与工装板配套形成装配电测板(如小线)或定位夹装配电测板(如大线),作用是将成品线品线束的重要缺陷识别出来,如线交叉、线遗漏,定位夹遗漏,锁止片遗漏或未锁止。
8.气密箱
与工装板、电测仪配套使用,用于测试防水连接器的气密性。
9.打标机
与工装板、电测仪或电测台配套使用,线束按程序测试完后打印出相应的电测标签。
10.物料盒
用于存放各种连接器、锁止片、护套、堵头、胶带、管子、继电器、保险、定位夹等。
11.隔离架
用于存放各种不合格的支路和零件。

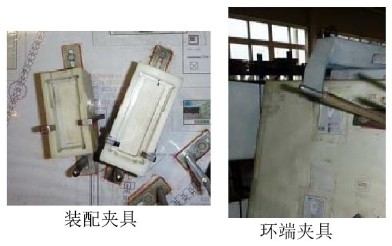

12.连接器夹具
