金属与塑胶的熔点相差很大,很难讲金属与塑胶直接连接在一起,目前比较常用的连接方式为热熔铆点工艺。

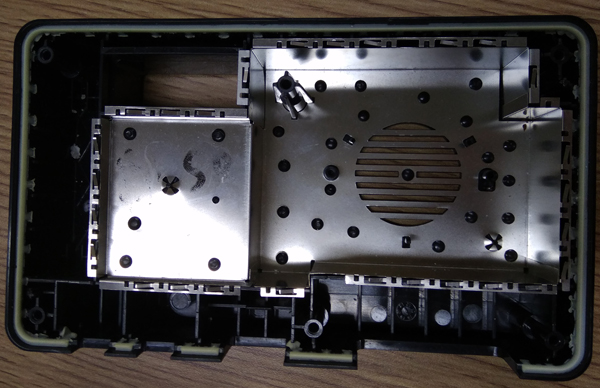

采用热熔铆点工艺连接金属与塑胶,需要在塑料设计焊接结构,有空心柱与实心柱。通过电加热方式将塑料柱铆压成型反扣住金属片。

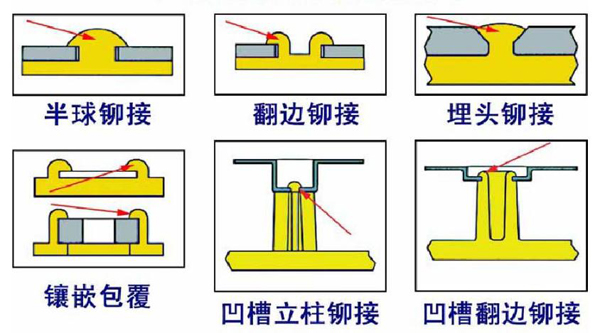

塑料柱的结构不同,热压成型的结构也不同。

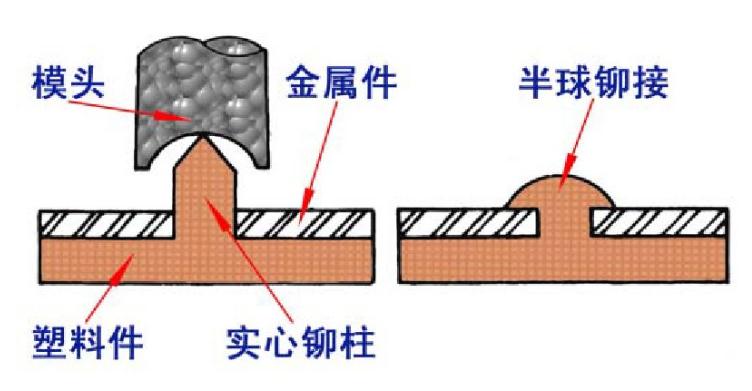

金属与塑料连接(实心半球铆接)

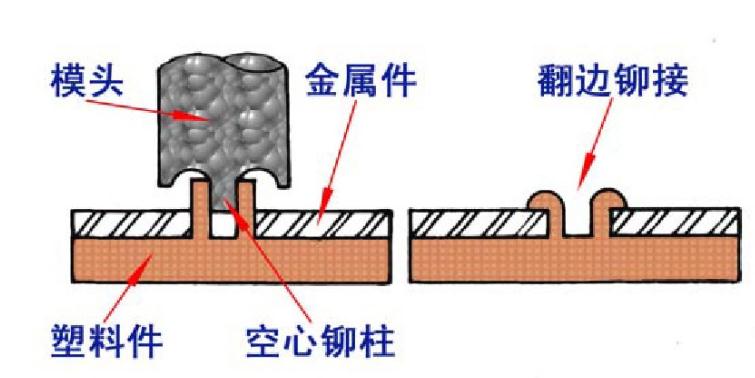

金属与塑料连接(空心翻边铆接)

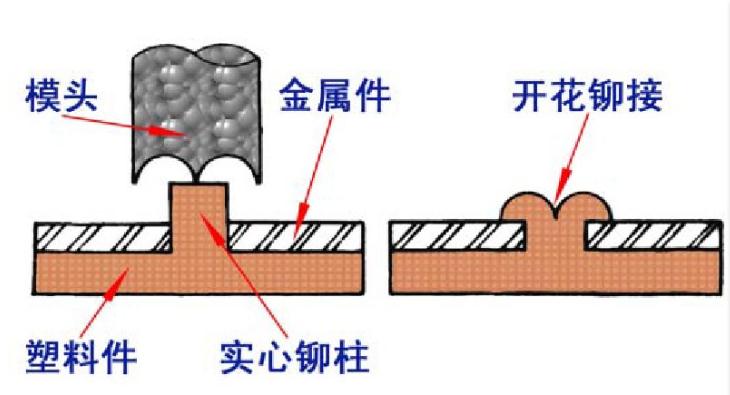

金属与塑料连接(实心开花铆接)

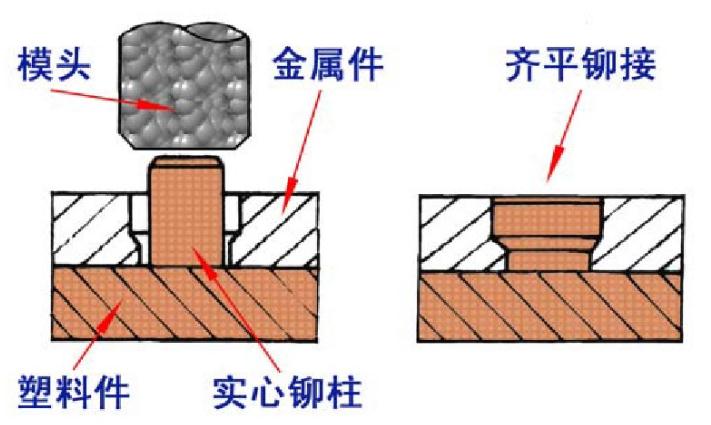

金属与塑料连接(齐平沉头铆接)

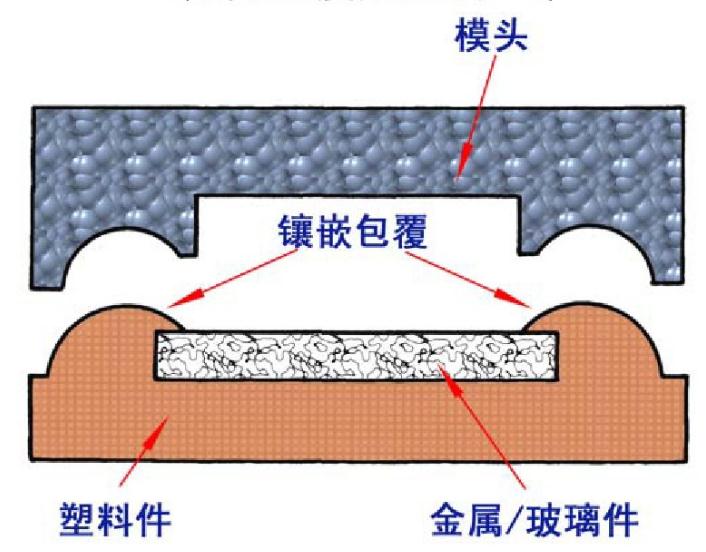

金属与塑料连接(镶嵌包覆成型铆接)
铆接工艺有:超声波铆接、热熔铆点。

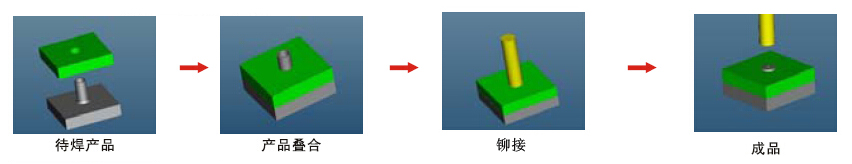

金属与塑胶铆接原理:塑胶件上的塑料柱,穿过金属件的孔,热熔头(热熔铆接)/超声波焊头(超声波铆接)将塑料柱突出部分熔融,按照设计的铆接形状变成铆钉形状,使金属与塑胶材料机械铆接在一起,将金属板固定住。
