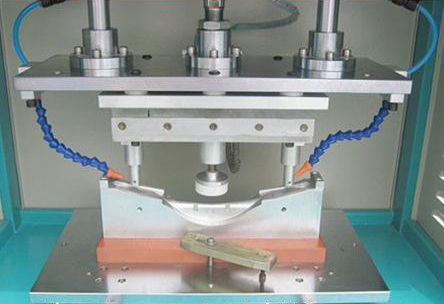

热熔机工作中常见问题与解决方法

1.热熔后柱头过小

1)温度过低

比较明显的现象是一切都按要求去做了，可在热熔结束之后，通过观察可以看到柱头较小，组件之间比较松垮，甚至能把它们之间分开。如果此时去观察温控器，可以从温控器显示屏上端看到实际温度并未达到设置的温度。解决方法是：先看热电偶开关是否处于开启状态，如果没有，先把热电偶开关打开。接着要做的是耐心等待实际温度达到设置的温度，然后才能进行热熔。

2)热熔头和热熔柱不成直线关系

热熔结束之后，拿起结构组件可以看到，热熔柱仅有部分被热熔，从外观形态上看，似乎热熔柱有被强迫压弯的嫌疑。与温度过低不同的是结构组件间非常的牢固。解决方法是：再重新放置一个装配ok的结构组件，如果热熔后是正常的，说明先前放置的不到位。如果仍是原样，则需进行调试或对夹具重新进行定位。

3)热熔时间过短

当按下启动按钮后，发现结构组件出现错位，偏斜等现象，按下急停按钮，由于夹具基座与限位柱的撞击使得结构组件又恢复到正常的状态，此时拔起急停按钮，热熔机继续进行热熔。待热熔结束之后观察，可以看到热熔柱柱头较小。原因是下压及热熔时间分为了两部分：急停和下压及热熔，由此可知热熔时间不足。解决方法是：放在热熔夹具内，进行二次热熔。

2.热熔后结构组件分离

1)由于夹具基座与限位柱的撞击，使得结构组件分离

把装配好的结构组件放入夹具内，待热熔结束后可以看到结构组件是分离的。如果我们从结构组件放入夹具内，看到热熔结束，可以发现当夹具基座与限位柱贴近时，明显的撞击使得在热熔前已让结构组件分离。自然而然在热熔后也是分离的。解决方法是：先看进程的实际运行时间与设置时间是否相协调，如果后者大于前者，可直接对限流器进行调整，使进程的速度变缓；如果两者相当，先对进程时间进行重新设置，再对限流器进行调整，实际效果以撞击后结构组件不分离为佳。

2)结构组件装配不到位

特别在上夜班人比较困时，自我感觉装配的非常好，可热熔之后却发现结构组件是分离的。旁人能很清楚的看到，热熔机操作者只是本能的从事装配－热熔－取出这一循环过程，至于是否装配到位并没有清醒的认识。也就是说，此时的热熔机操作员只要一装配了，不管是否装配ok就放入夹具内进行热熔，这岂有热熔后结构组件不分离的道理。

3)热熔柱过细过短

即使一切都是按照正常的操作规范来做，可待热熔结束之后，从热熔夹具内拿出结构组件时，还是发现结构组件是分离的。如果对热熔过程进行全程的观察，可以发现在热熔结束之后，从夹具内尚未取出结构组件时，它们的装配是非常到位的，只是热熔柱头不足以起固定作用，取出后也就自然的分离了。

解决方法是：在没有不良作用的影响下，尽可能的降低热熔头的高度，或者，更换尖端面的热熔头，目的是尽可能的增加热熔柱的柱头，使结构组件间固定的比较牢固。

3.热熔柱过高

1)热熔头调整的过高一般是在更换热熔夹具之后，或更换热熔头之后，或改换生产其他的产品。从目观上看，热熔柱热熔后的高度大于品质要求；从感官上讲，用手可以晃动结构组件。解决方法是：旋转调节手柄，降低热熔头的高度。

2)热熔时间过短和１热熔后柱头过小中.

3)热熔时间过短，现象同时存在的，解决方法也是一样的。

4.热熔头把结构组件从夹具中带出

有时，当热熔结束之后，热熔头抬起时，会连带的把结构组件从夹具中带起，随后又掉落在夹具中，更甚者，有的待夹具基座返回到起始位置时，结构组件才从热熔头上掉落。这种情况既不利于生产，也在取回结构组件时存在一定的危险性。此种情况的发生一般存在于要求设置较高的温度。

解决方法是：1)适当的降低设置的温度；2)把下压及热熔时间调短。

5.按下启动按钮后没动静

1)没有气源

按下启动按钮后，可以从控制器的显示屏中看到某一行程的时间在变化，从这说明设备是正常的。再用手推夹具基座可以看到基座在运动，或热熔头处于没有气压支撑的状态，从这说明没有气源。

解决方法：可先查看气压表上端的组套，如果处于拨离气压表方向，则把组套拨向气压表方向。然后再查看气压表，如果气压为零，则说明气源出现了问题，只有耐心的等待了；如果气压值正常，则可以正常的生产了。如果用手推夹具基座还可以看到基座在运动，或热熔头仍处于没有气压支撑的状态，一定是机柜内部的控制阀处于关闭状态，打开控制阀就行了。

2)急停按钮没拔起

按下启动按钮后，热熔机没有启动。同时控制器的显示屏中任何一行程的时间都没有变化，此时的情况说明急停按钮没有拔起。

解决方法是：拔起急停按钮。

6.相对应的壳体外观表面凸起

通过观察可以看到，突起的位置恰好和热熔柱的位置相对应。同时也可以看到，热熔柱的柱头非常的薄，被热熔柱固定的组件也有少许的凹陷。这说明受到了硬的物体的撞击，此时与之接触过的也只有热熔头。

解决方法是：旋转调节手柄，升高热熔头的高度。
