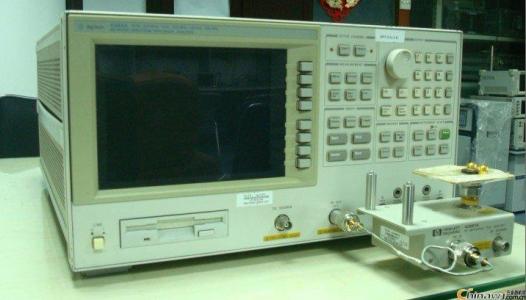

1.阻抗分析仪
超声波焊头装置于振动子或振动部组之上,将输出线连接于阻抗分析仪,再设定频率范围搜寻,阻抗低、波形良好者即为谐振频率。在阻抗分析仪测试频率,可以很精确的看出焊头的频率及振态;且其搜寻频率范围可设定,对于新研发的超声波焊头,在初测频率时无法判断超声波焊头形状及高度,可帮助设计者了解超声波焊头的振态及频率,故是焊头的研展测试不可或缺的测试手段。

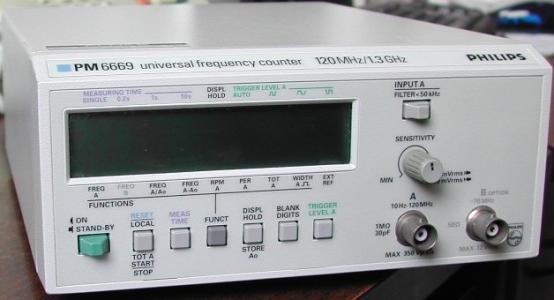

2.信号产生+计频器
超声波焊头装置于振动子或振动部组之上,将输出线连接于信号产生器,在信号产生器上搜寻焊头的谐振频率,寻至低电压时计频器所示频率,即为焊头的谐振频率。以此方式测试焊头可避免超声波焊头因制作过程中,频率或谐振点偏离太多,制作中即造成超声波焊头的损坏。
3.HORNCHECK+计频器
超声波焊头装置于振动子或振动部组之上,将输出线连接于HORNCHECK,调整HORNCHECK之调频铁粉芯,寻至低电压时计频器所示之频率,即为超声波焊头的谐振频率。

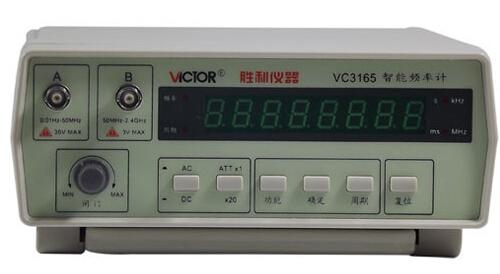

4.超声波焊接机+频率计
将频率计接收信号线夹于振动线外皮,直接在超声波焊接机测频率,调至机台发振箱之电压表、电流表低点时,计频器所示之频率,即为超声波焊头的谐振频率。
其它的频率测试方法还很多,如敲击超声波焊头以音响接收器接收,配合计频仪器亦可测得超声波焊头的频率、、、等。频率测试时除要熟悉测试仪器的特性及操作要领,经验判断亦是非常重要,尤其对于超声波焊头本身尺寸,或几何体结构已先天不良时更须谨慎,否则常会发生误判谐振频率的错误。
