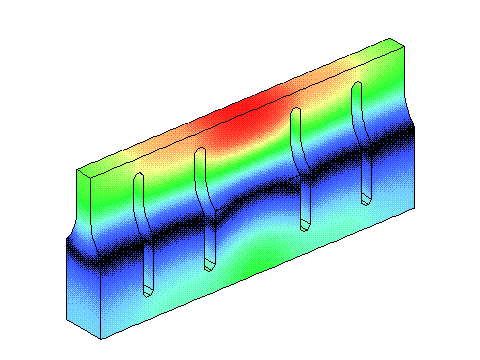

在超声波设备的设计生产过程中,若超声模具振幅设计太大,相应地材料内部应力也太大,超过了材料本身的抗拉强度和疲劳强度,结果就是模具材料开裂。一般而言,我们建议客户在设计超声模具时,控制超声模具的振幅参数在合理的范围内,以保证超声波系统能安全可靠的工作。
15khz | 20khz | 28khz | 35khz | 40khz | |
钢材(铬钢或A3钢) | 100μm | 80μm | 40μm | 30μm | 25μm |
铝合金(7075/6061) | 70μm | 50μm | 30μm | 25μm | 20μm |
钛合金 | 120μm | 100μm | 60μm | 40μm | 30μm |
超声波振幅通常指超声波焊接设备的振幅。超声波部件在做超声波振动时,其运动形式一般是纵向的伸缩运动。这种运动是由于构成这个部件的材料,在周期性的外力作用下变形产生的。其特点是该部件整体作伸长和缩短的周期性变形,越接近端面,变形量越大;部件的两头,变形量;端面质点的来回往复运动,静止点(或叫起始点)在中间,运动轨迹在静止点两边等量分布。其测量难点在于频率高和振幅小。通常频率在12kHz~50kHz之间,振幅在1μm~100μm之间。
