超声波模具使用久了或者频繁更换超声波模具很容易发生连接螺丝断裂或者螺丝孔滑牙现象。不论是超声波模具滑牙还是超声波换能器滑牙都是比较麻烦的事情。
超声波焊接工艺要求频率的一致性,包括超声波换能器、超声波变幅杆以及超声波模具的谐振整体,与超声波发生器处于谐振状态才能正常工作。要求超声波传导必须顺畅,如果连接螺丝断裂或者螺丝孔滑牙就回造成超声波能量不能有效传递,使故障部位发热而造成电流偏大,损坏超声波焊接设备。

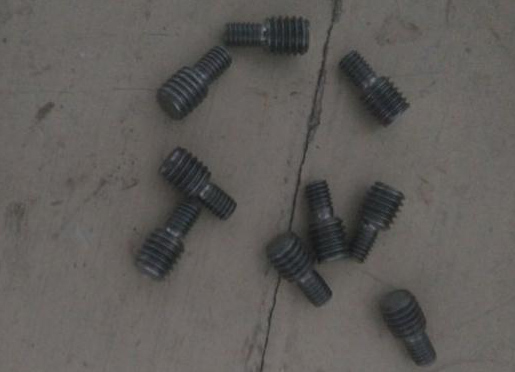

一旦出现超声波模具螺丝孔滑牙的现象,我们可以将螺丝孔再攻丝(转换螺丝),即与原有螺丝规格相同,另外一头连接改大后的模具螺丝孔,一般20khz模具3/8''24牙改为M12或者1/2”20牙,15khz超声波模具M16*1.0改为M18X1.5。

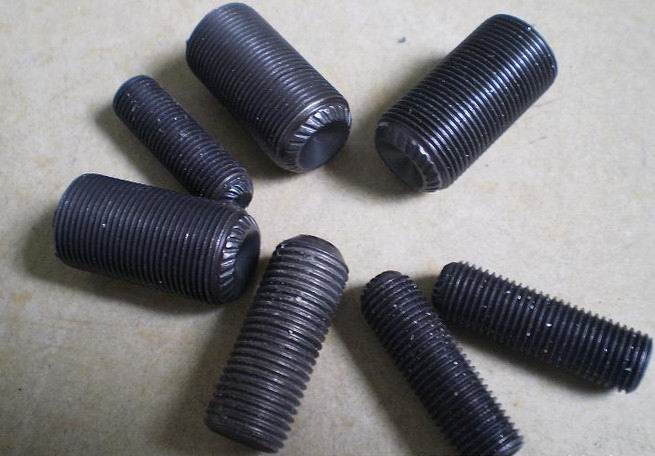

超声波螺丝是连接超声波模具以及换能器变幅杆的必须零件,除了连接作用还有作为超声波的导体,所有材质比较特殊,不能用其他随意的材质代替,容易造成音波失真或是机器损坏。
