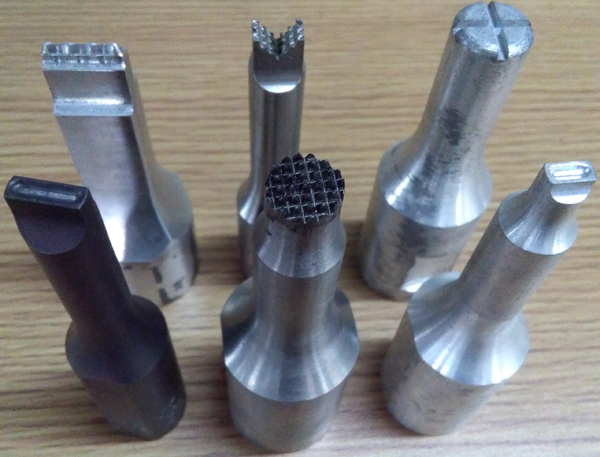

每一套超声波模具都用好的材料制成的同时经过反复的测试。超声波模具的外形、强度以及音频等各种参数经过多次试验,能符合为严格的标准,使超声波模具和底模具达到完美的匹配。
超声波模具的设计

材料是保证超声波模具寿命的主要原因之一,模具设计的过程是复杂的。所以不仅是模具工程师设计务必慎重选择材质,亦需了解本身产品要求该使用何种材质,避免因疏忽而影响其时效与品质。

超声波上模具适用材料:
超声波模具的设计

1.铝钛合金(7075、2024、6061-T651)

7075T651:一般使用于振动系统及HORN制造,硬度高、热传导性强、韧性佳;

2024T651:一般使用于HORN制造,韧性佳、热传导性强、硬度适中,用于一般熔接塑胶制品。

6061T651:一般使用于底模制造或较低出力之超声波模具。

2.钛镁合金

一般用于连续发振,韧性极高,热传导佳,硬度高,而成本昂贵。

3.SCM8合金钢

一般用于尼龙材料的焊接、切割以及螺母埋植。

超声波底工装适用材料:

1.铝钛合金:通用于金属或塑胶制品。

2.环氧树脂:适用不规则形状之塑胶制品。

3.PUT树脂:适用注重外观,出力小,熔接时间短的塑胶制品。

4.电木:适用于一般平面熔接之塑胶制品,或超音波振盘之治具。

生产设计一付超声波模具,要考虑以下各项因素:

1.产品的要求:决定模具的使用寿命,磨损率,因而决定采用何种金属。

2.产品的形状:采用何种熔接工艺,设定模具的大小,压力传达区,产品在熔合时可能产生的变形,需要多大功率和何种功能。是否可以一次熔接完成工作。

3.产品的塑料性质:决定模具的工作振幅,那一件工作应接受超声能量,导能线的形式,位置,大小。

4.优质的售后服务。

超声波模具设计参数

1.振幅参数
振幅对于需要焊接的材料来说是一个关键参数,相当于铬铁的温度,温度达不到就会熔接不上,温度过高就会使原材料烧焦或导致结构破坏而强度变差。每一台超声波焊接设备选择的换能器不同,换能器输出的振幅都有所不同,经过适配不同变比的变幅杆及焊头,能够校正焊头的工作振幅以符合要求,通常换能器的输出振幅为10—20μm,而工作振幅一般为30μm左右,变幅杆及焊头的变比同变幅杆及焊头的形状,前后面积比等因素有关,形状来说如指数型变幅、函数型变幅、阶梯型变幅等,对变比影响很大,前后面积比与总变比成正比。

2、频率参数
每一台超声波焊接机都有一个中心频率,例如20KHz、40KHz等,焊接机的工作频率主要由换能器(Transducer)、变幅杆(Booster)、和焊头(Horn)的机械共振频率所决定,发生器的频率根据机械共振频率调整,以达到一致,使焊头工作在谐振状态,每一个部份都设计成一个半波长的谐振体。发生器及机械共振频率都有一个谐振工作范围,如一般设定为±0.5KHz,在此范围内焊接机基本都能正常工作.我们制作每一个焊头时,都会对谐振频率作调整,要求做到谐振频率与设计频率误差小于0.1KHZ,如20KHz焊头,我们焊头的频率会控制在19.90—20.10KHz,误差为5‰。

3.振动节点

超声波模具、变幅杆均被设计为一个工作频率的半波长谐振体,在工作状态下,两个端面的振幅大,应力小,而相当于中间位置的节点振幅为零,应力大。节点位置一般设计为固定位,但通常的固定位设计时厚度要大于3mm,或者是凹槽固定,所以固定位并不是一定为零振幅,这样就会引致一些叫声和一部分的能量损失,对于叫声通常用橡胶圈同其他部件隔离,或採用隔声材料进行遮罩,能量损失在设计振幅参数时予以考虑。

4.加工精度

超声波模具因为工作于高频振动情况下,应尽量保持一个对称设计,以避免声波传递的不对称性导致的不均衡应力及横向振动(我们所用于焊接的焊头利用的是超声波振动的纵向传递,对于整个谐振系统而言),不均衡振动能导致焊头发热及断裂。
