超声波焊接机安装模具首先要检查机器的电路和气路,接通机器的电源和气压,将气压调至高于1.5公斤压力(20PS)位置,将模具和超声波换能器接触面清理干净,安装超声波模具(焊头)并锁紧,拧紧的力矩约为220英磅,调试超声波模具(焊头)和超声波焊接机的频率的调谐与匹配,振幅表跳动控制在0.5V以下,电流表控制在2.5A以下。其次需要调试超声波上下模具的水平。
超声波模具调试方法:
1.调式前准备
先开通超声波焊接设备的工作气压源,保证机械气压表正能正常运作指数。
2.装上超声波焊接模具
利用超声波扳手将机械上原有的焊接模具卸下,装上需要焊接产品的超声波模具顺时针为松,切记一定要拧紧。
3.音波检测
接通超声波设备电源,开启启动按钮,等待3-5秒,即关闭电源。接着按住控制器上的音波检测按钮,听到机械发出超声应该是清脆,无沙哑和多余噪音,如果声音有尖叫或者沙哑,必须检查模具是否有有松动或者破裂,并采取对策调整。

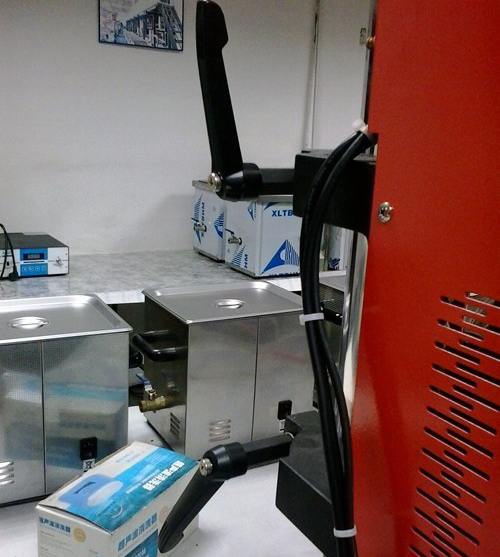

4.机架调试
松开机架后面的两个紧固把手,根据产品将机械头上摇到适应的高度。
5.预备产品模具调试
关闭气源,气压控制器调整气压值为“零”,需要焊接的产品放在底模上,并确保合模。
6.产品模具调试吻合
拉下整模发振筒,使上模靠近底模,摇动机头升降器,使上模压合到产品上,并保持产品与上下模具一定吻合。

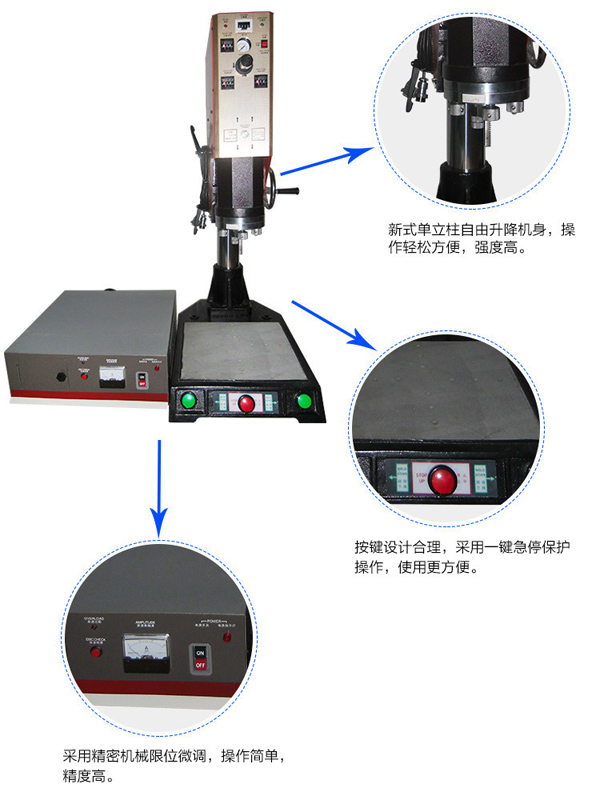

7.设备模具调试

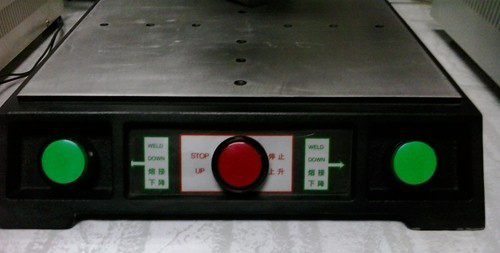

把气压加到0.1MPA,选择开关拨至手动,按下机台前面的两个绿色启动按钮,使模具下降,并压住焊接产品。
8.摇动升降调试
根据需要焊接的产品加减摇动升降器,使限位螺丝和发振筒保持1MM距离。
9.焊接调试预备生产
拧紧机架紧固把手,固定好底模,按下红色急停按钮,使机头上升,选择开关拨至自动,调整好产品的焊接参数,准备生产。
10.检查超声波模具是否调节合格

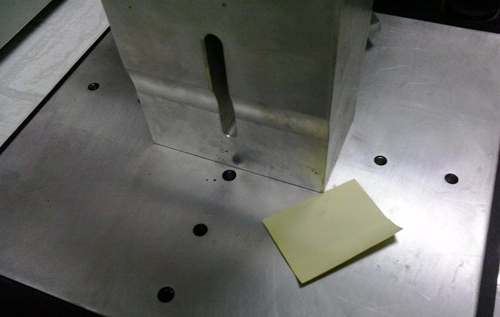

利用薄纸测试,纸插不进模具4个角口就说明超声波模具调试成功了。
