太阳能光伏接线盒的细节

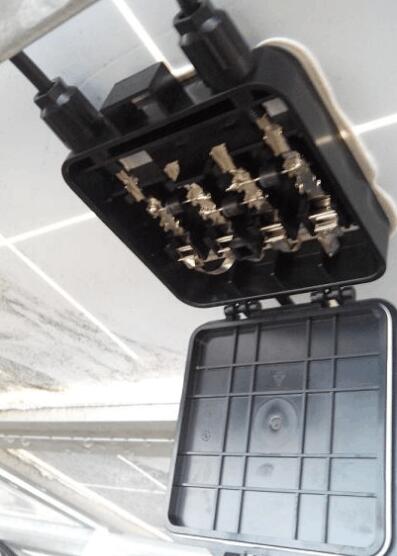

光伏接线盒应用在光伏组件太阳电池板背面的背板上，通过内部的端子与组件汇流条连接将电池组件产生的电能输出到外部系统中，外部再经过电线线路，控制器，逆变器，蓄电池等元器件将电能输出到用户或储存再使用。接线盒在应用中的一些细节如下：

1．盒体选材：常用PPO
它具有刚性大、耐热性高、难燃、强度较高电性能优良等优点。另外，聚苯醚还具有耐磨、无毒、耐污染、耐候性好等优点。PPO
的介电常数和介电损耗在工程塑料中是小的品种之一，几乎不受温度、湿度的影响，可用于低、中、高频电场领域。当然在使用时要求不能掺杂回收料，否则其性能依然会打折扣。

2.密封圈选材：硅胶，其突出性能是：
a．耐温特性好产品的热稳定性高，高温下（或辐射照射）分子的化学键不断裂、不分解。硅胶不但可耐高温，而且也耐低温，可在一个很宽的温度范围内使用。无论是化学性能还是物理机械性能，随温度的变化都很小。
b．耐候性好自然环境下的使用寿命可达几十年。
c．电气绝缘性能好，硅胶是一种稳定的电绝缘材料，被广泛应用于电子、电气工业上，除了具有优良的耐热性外，还具有优异的拒水性，这是电气设备在湿态条件下使用具有高可靠性的保障。

3.端子选材红铜（紫铜）表面电镀处理。紫铜，铜+银CuAg：≥99.90%具有良好的导电、导热性能。

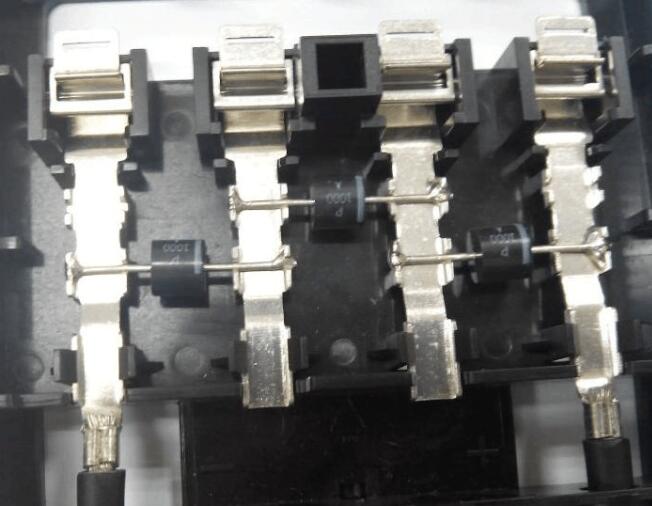

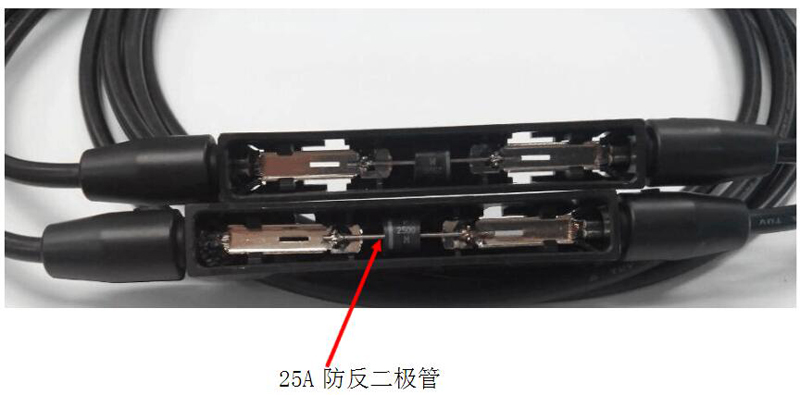

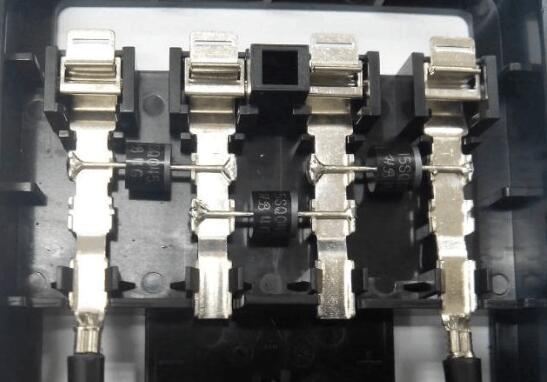

4.二极管选择：国内二极管（价格相对比较便宜）与进口二极管（Diotec二极管，比同类产品具有更好的电性表现，特别在大电流，高电压方面，独具优势，价格相对较高）。

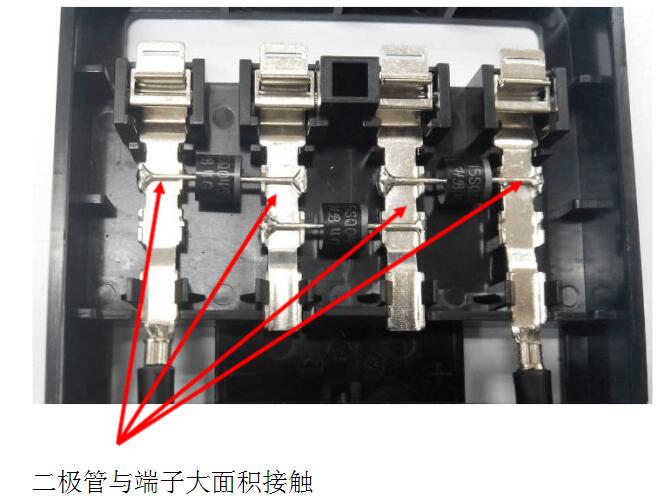

二极管与金属端子多点大面积接触，便于散热，二极管长期稳定工作。

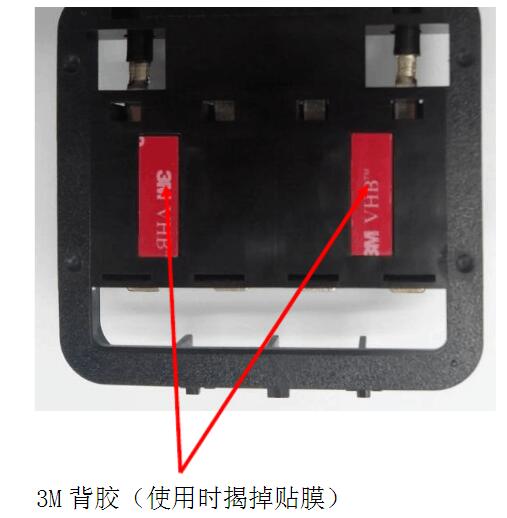

5.3M背胶应用，在接线盒与背板粘接硅胶未凝固前起固定定位作用，方便作业操作。

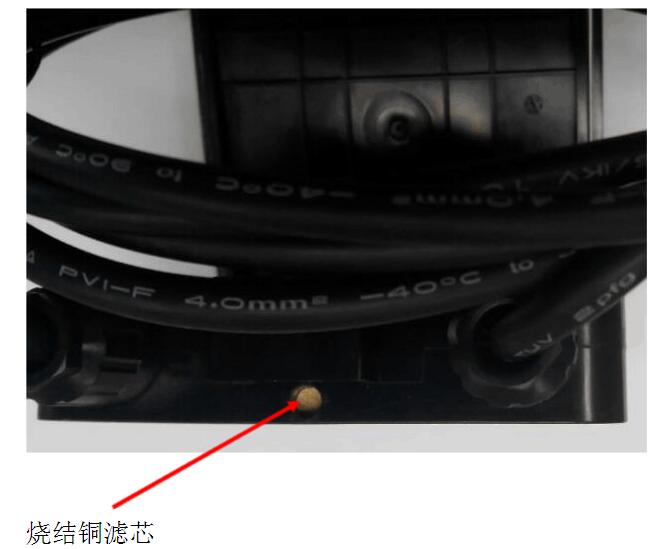

6.烧结铜的应用：烧结铜滤芯是用散装的铜粉（铜砂）经高温烧结而成，故铜颗粒之间形成一定的孔隙，以此来达到过滤，消音，除尘以及隔爆等目的。平衡接线盒内外气压散热与防爆。

7.线材选择：

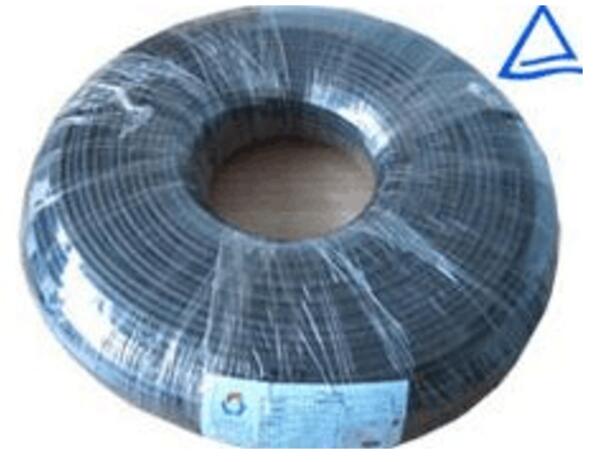

光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，我们称之为交联PE，经过辐照加速器辐照以后，电缆料的分子结构会发生改变，从而提供其个方面的性能。抗机械载荷实际上，在安装和维护期间,电缆可在屋顶结构的锐边上布线，同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够，则电缆绝缘层将会受到严重损坏，从而影响整个电缆的使用寿命，或者导致短路、火灾和人员伤害危险等问题的出现。依据组件功率大小的不同，该类连接电缆有截面积为2.5mm2、4.0mm2、6.0mm2等三种规格。这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。

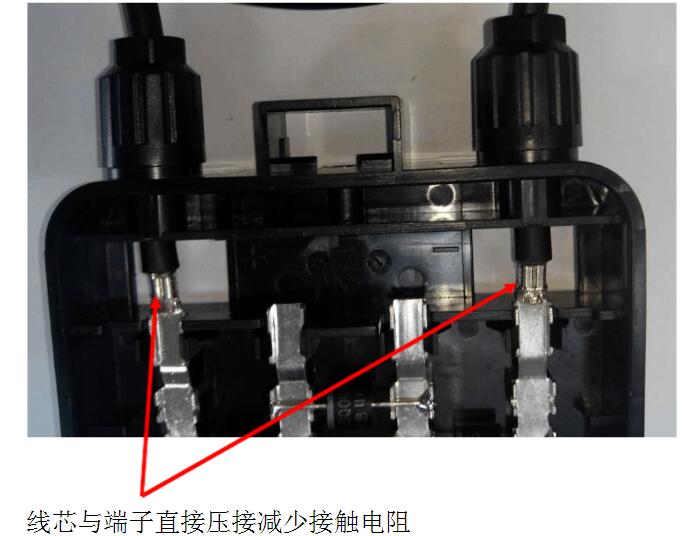

8.接线盒出线连接采用线芯与端子直接压接减少接触电阻，提高输出效能。

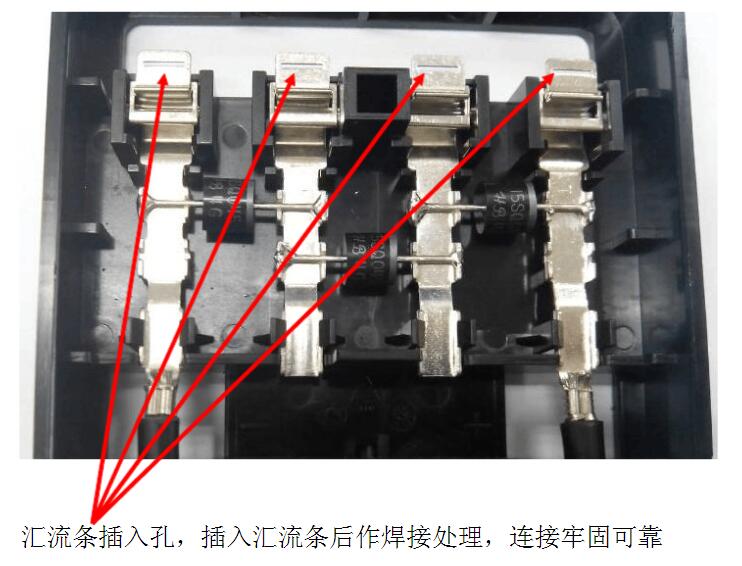

9.汇流条与接线盒连接。

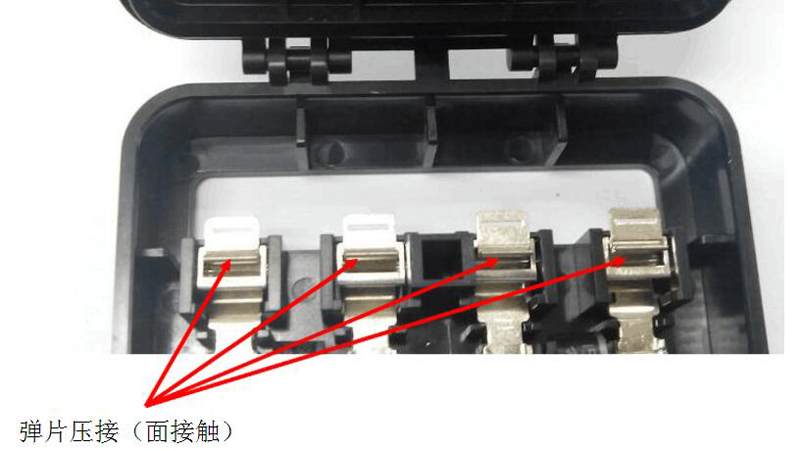

A.弹片压接，片式压接接触面积大减少电阻。

B.汇流条与端子焊接，接触可靠面积大电阻小

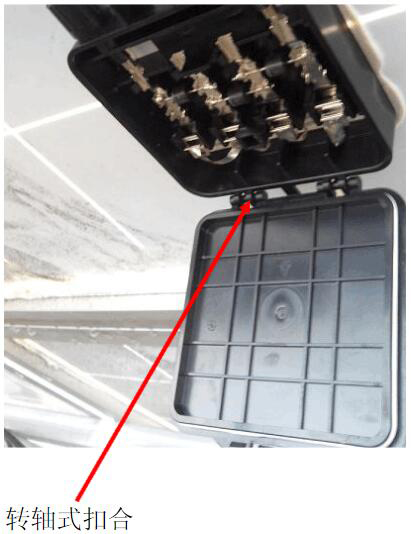

10.扣合方式：转轴式方便开合检修包装；插扣式检修拆装比较费力。

BIPV幕墙接线盒

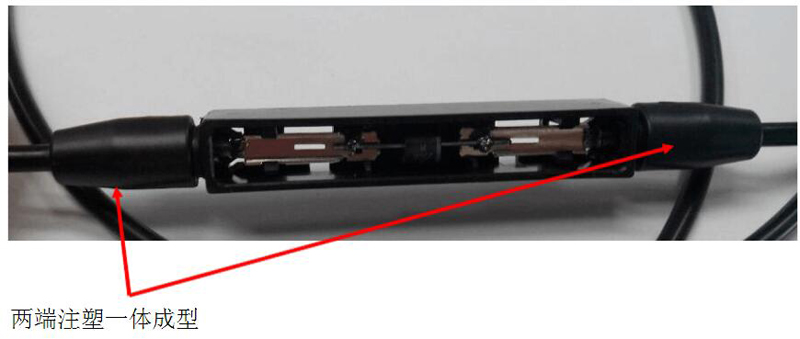

1．两端注塑一体成型，强度与防水可靠性好（不会出现雨水沿导线流入接线盒内状况）

2．内部空间大可以容纳大电流二极管，散热良好。

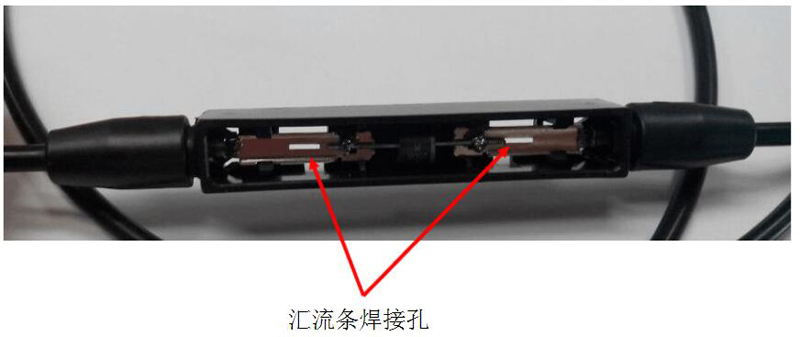

3.汇流条与端子焊接连接可靠性好（因为内部需要灌胶因此焊接相比压接更可靠）
