DTRO膜工艺流程设计

DT膜技术即碟管式膜技术，分为DTRO(碟管式反渗透)和DTNF(碟管式纳滤)两大类，是一种专利型膜分离设备。

工艺设计

1.DTRO膜工艺流程设计

垃圾渗滤液的水质受垃圾成分、降水量、填埋工艺及填埋时间等因素的影响，具有成分复杂、及－N浓度高、水质变化大等特点，用常规的生化处理方法难以处理达标。与生化法相比，膜分离技术受原水水质变化的影响较小，能够保持出水水质稳定，用于处理垃圾渗滤液具有明显的优势。碟管式反渗透（DTRO）工艺是一种新型的反渗透处理技术，在高浓度料液处理中应用广泛，在垃圾渗滤液处理中也得到应用。

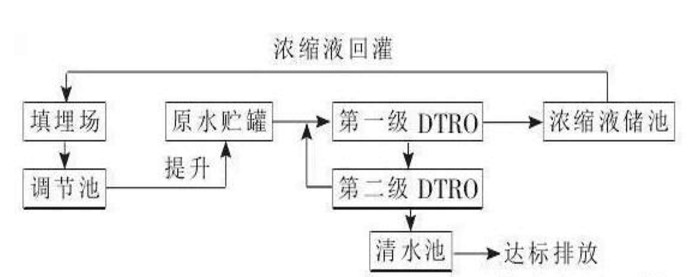

本工程采用二级DTRO处理工艺，流程见图1

渗滤液先汇集到调节池进行水质、水量调节，原水贮罐出水经加酸调节pH值，以防止碳酸盐类无机盐结垢，再经砂式过滤器和芯式过滤器过滤降低SS浓度。预处理后的渗滤液进入级系统，在膜组件中进行反渗透，产生的透过液进入第二级DTRO系统，级DTRO浓缩液排入浓缩液储池等待回灌；第二级DTRO系统透过液排入脱气塔，吹脱除去水中二氧化碳等气体，使pH值达到6～9，然后进入清水池，达标后排放，第二级DTRO浓缩液回流进入级DTRO的进水端。

膜处理的必然产物是浓缩液，本工程采用回灌法处理。浓缩液的处理方法很多，包括焚烧、固化、蒸馏干燥等方法，但是与回灌法相比，其它方法的设备投资和运行费用都非常巨大。填埋场垃圾堆体本身就是一个巨大的生物反应器和贮存体，垃圾中的大量有机污染物在这里得到消解和稳定。浓缩液污染物浓度虽然很高，但其污染物量相比于垃圾体污染物总量是较少的，大约占2.4％。把填埋场作为一个以垃圾为填料的生物滤床，有控制地将浓缩液进行回灌，通过物理、化学和生物等多种作用实现污染物的降解。

2.水量平衡计算

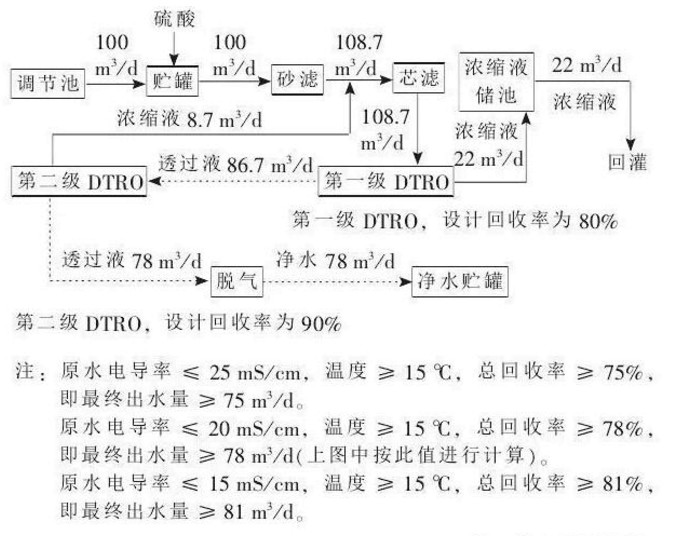

100m3/d二级DTRO系统水量平衡计算见图2

本工程的浓缩液采用浅层回灌方式，即控制回灌管道系统的布水井点及回灌水量，使浓缩液刚好在填埋体表层的2～3m厚度内得以接纳，防止因回灌量过于集中，在回灌的垃圾体内形成饱和柱状体，降低回灌处理效果。

由于浓缩液的有机污染物负荷量高，回灌率宜控制在1．6～2．5L/（h·m2）。本工程日处理渗滤液，回收率为78％，浓缩液总产量为22／d。按1L／（h·m3）的回灌率计算回灌面积为。设计5个的圆形回灌点，每个服务面积不小于。
