超声波振动系统振动节点的设计

超声波系统在系统应用的设计上，或各种类型加工的应用，皆需能有效稳固的予以固定；一套超声波发振系统一般会包括发生器、换能器、变幅杆、超声波焊头。由于换能器、变幅杆、超声波焊头皆是共振体，因此固定的方法与位置，皆需精密设计，否则轻者影响超声波振动系统的谐振，严重者甚至可能造成超声波振动系统的破坏。

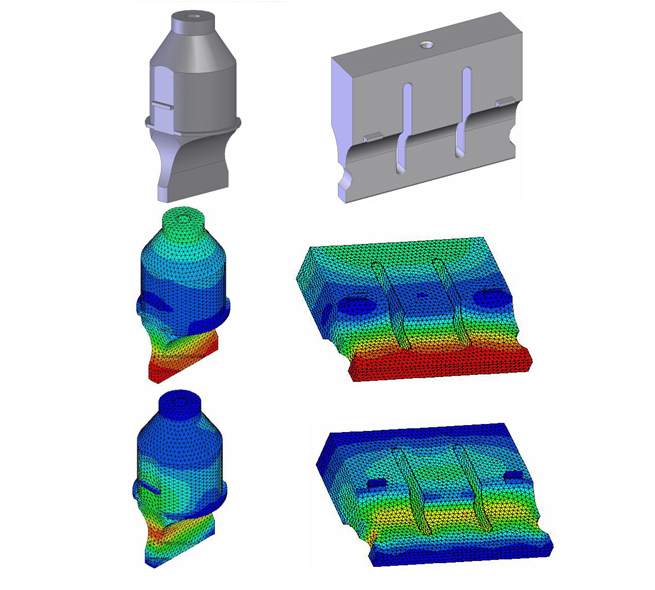

多数的超声波系统都由超声波换能器开始，具有扩大振幅的功能，由换能器所传导的振幅，因变幅杆的增减益设计而增减。从振动部组的振动模式图可以看出，超声波振动系统的振动模态，换能器传导振幅。透过变幅杆到超声波焊头在λ/2的超声波共振系统中、换能器、变幅杆、超声波焊头都有振动节点，从超声波振动节点及应力分怖状态图即能看出振动体节点处，振幅小应力。

通常多数的超声波振动系统应用上，都会选择在变幅杆的振动节点上设计凸缘，以便于超声波振动系统固定夹持，其主要考虑是有：

超声波换能器设计夹持凸缘设计难度高；超声波变幅杆振幅相对于超声波焊头是较小的，超声波焊头常需要拆换，固定夹持不利拆换。

超声波变幅杆振动节点的夹持设计，基本上满足超声波振动系统应用的需求。
